电机冷却风扇通常不单独使用,而是与散热器一起使用。其部件包括电机、轴承、叶片、外壳(包括固定孔)、电源插头和电线。

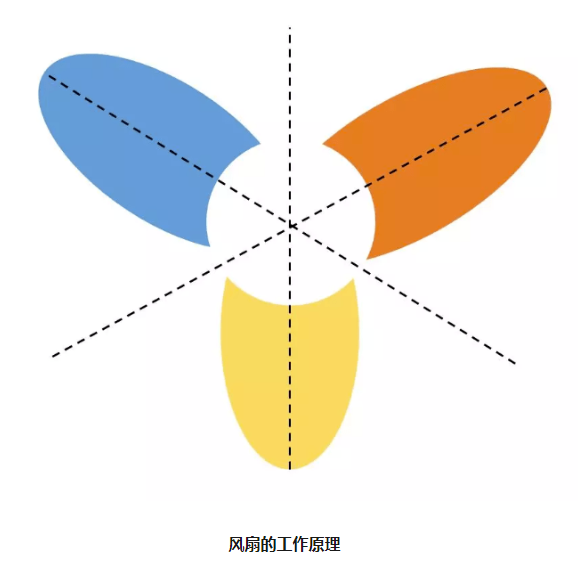

通常风扇扇叶的叶片数是奇数,而不是偶数,这是因为这样可以减少振动并使风扇更平稳。由于风扇扇叶是按照一定角度旋转的,如果叶片数是偶数,那么它们会形成两个相对的对称组,这会导致风扇在运行时产生振动。而如果叶片数是奇数,那么它们就不会形成对称组,这样就可以减少振动,使风扇更平稳。如果风扇的叶片数为偶数,形成对称排列,不仅风扇本身的平衡难以调整,而且风扇在高速运转时容易产生更多的共振,导致叶片长时间共振而疲劳,最终导致叶片断裂。另外,在模具中很难实现双叶片的对称点平衡。
从节能的角度来说,散热风扇扇叶的数量为奇数可以使风扇旋转时产生的气流更加均匀,如果是双数的话那么风扇旋转时会有一个“死区”,在这个区域内气流会比较缓慢,不利于散热。比如三个叶片的比四个叶片风扇的会节能一些。因为三个叶片可以形成一个不对称的合理的机械动力,当一个叶片没有动力势能时,另外两个叶片处于势能状态,有势能的两个叶片自然可以轻松带动一个暂时没有势能的叶片,既省电又节能。
而且叶片过多会使弦长缩短,叶片曲率增大,反向压力梯度增大,气流容易分离,导致效率下降。因此,增加叶片数量受到最小叶片弦长的限制。所以很多设计都是轴线不对称的奇数扇叶。这一原理广泛应用于各种风扇叶片设计,包括一些直升机螺旋桨。
所以对于单个叶片较大,独立安装叶片的风扇,叶片一般在3 ~ 7片,而对于一体化叶片较小,且有静音效果要求的风扇,会使用更多的叶片,比如笔记本外置散热底座的风扇,使用九片或十一片叶片。
