有关散热风扇扇叶你必须了解的事

散热风扇扇叶的性能会受到很多方面的影响,如叶片曲率、叶片倾角、叶片间距、叶片厚度、叶片数目、叶片冲角、叶端间隙、叶片宽度、主轴直径等等,这些方面又互相影响,互相制约。下面三洋散热风扇厂家小编列举三个大家比较关注的方面,即叶片曲率、叶片数目、叶片弧度来进行简单介绍。

扇叶叶片曲率

    在相同的转速下,叶片的曲率越大,气体的动能越大,风量和风压也就越大,但是这里的叶片曲率是有个范围的,当弧高/弦长的比值超过0.1时,这个规律则会被打破。

叶片的曲率越大,则扇叶的阻力越大,因此它要求电机的扭力则越大,同时也对扇柄提出了更高的要求。对风扇的要求往往就是风量与风压越大越好,而我们常见的厚弯角风扇就是基于此而设计的。

扇叶叶片数目

    在选择散热器风扇时,细心的消费者往往会发现,有的散热风扇扇叶数目为7片,有的扇叶数目为9片,甚至有的扇叶居然达到了11片。这时候,消费者往往会有这样一个疑问,为什么有的用7片,有的用9片呢?

    若风扇叶片的截面曲线、倾角等都相同,扇叶的叶片宽度往往取决于扇叶的高度,这就对叶片的间距提出了要求。为了保证叶片间距不致过大,影响风量风压,相对比较薄的风扇多采用增加叶片数目的方法弥补。

    更加细心的消费者会发现,扇叶叶片的数目同常为379等奇数,其实这也是扇叶数目设计的一个非常重要的方面。若采用偶数片形状对称的扇叶,平衡方面又没有调整好,这就很容易使系统发生共振,这将会对叶片或心轴造成非常大的伤害,直至断裂,所以采用轴心不对称的奇数设计更为安全。

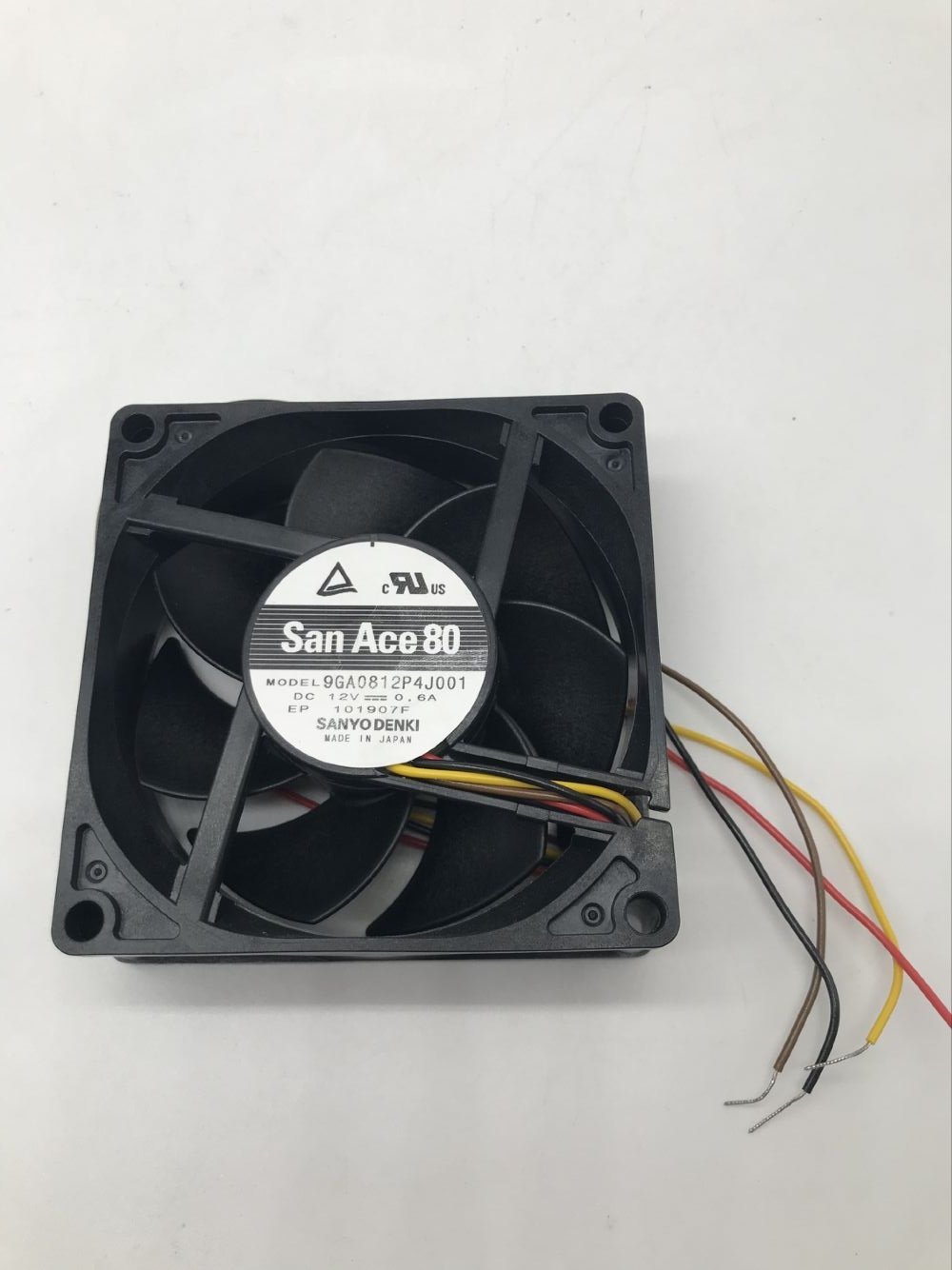

三洋散热风扇

扇叶叶片弧度

    叶片的弧度是指扇叶在俯视平面内并非沿着径向笔直延伸,而是向着旋转方向略有弯曲,呈一定弧度。这种弧度的作用是非常重要的,这保证了吹出气流的集中,这对于一款散热器来说也是非常必要的。

倘若叶片沿径向笔直延伸,风扇旋转所带动的气流在出风口一侧将呈散射状,这样的送风距离自然不会太远,然而这并不是最重要的。重要的是风流的“力量”不集中,这就导致了风压较小。如果扇叶略带弧度,吹出气流则会集中在出风口正前方柱状空间内,增加送风距离与风压。

想要获更多风扇扇叶知识或散热风扇资讯,就关注我们三洋散热风扇厂家吧,我们会不定时的更新最新散热风扇资讯 。
