DC直流散热风扇与AC交流散热风扇有哪些结构组成



谈及到散热风扇的结构，我们都知道风扇结构的合理性，在散热风扇中的重要性是非常重要的，如果散热风扇的选材比较好，参数也很合理，但是，只要结构没处理好，那么其他的都是在做无用功，晓风就给大家讲讲工业散热风扇DC/AC、直流、交流散热风扇的结构吧！

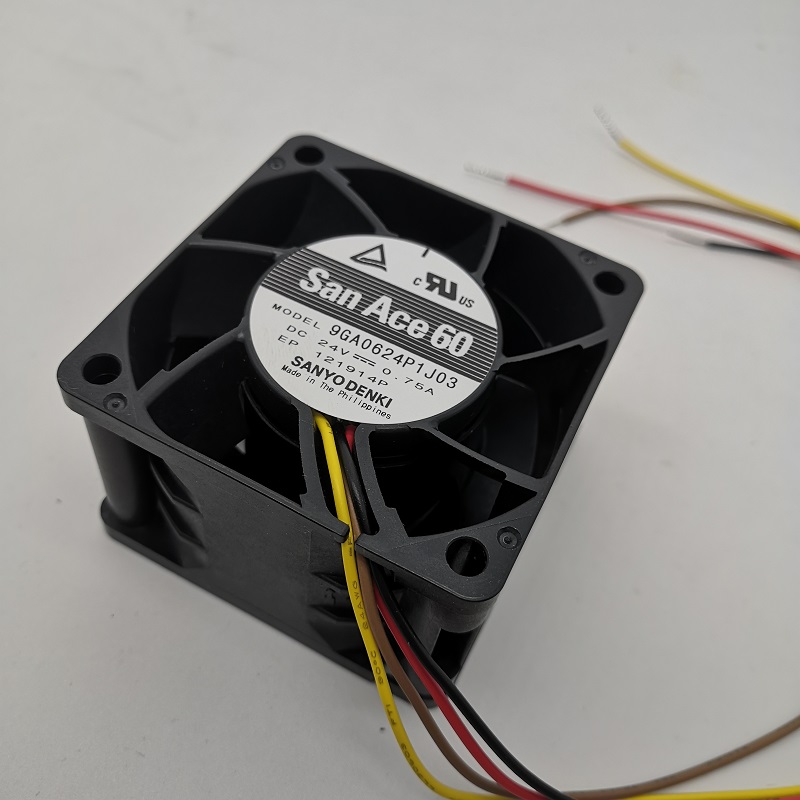

DC直流散热风扇结构



工业散热风扇风扇分为定子和转子两部分；

转子（roter）：包括扇叶（impeller）、轴心（axial）、磁环（magnet）、磁环外框（case）以及油圈；

定子（stator）：包括电机（motor）、外框（frame）、轴承（bearing）、扣环（fasterner）、弹簧（spring）、上盖（top cover）、矽钢片（sl steel）、下盖（bottom cover）、电路板（PWM assembly）。

电机的绕组部分：由矽钢片、漆包线和上下绝缘线架组成。

矽钢片的功能是负责将磁极导出，以确定南北极的强弱：而绕组决定磁力线的方向性，推动磁框运转，定子的绕组多分为四相对称分布，互成九十度夹角。



AC交流散热风扇的结构



同样交流散热风扇的结构也分为定子和转子两部分：

定子：包括电机、外框、轴承、扣环、弹簧、矽钢片。

转子：包括扇叶、轴心。

电机的绕组部分：由矽钢片、漆包线、绝缘线架组成。

定子绕组单相内部结构由两个线圈绕组成，一个是启动绕组，另一个是运行绕组，这两个绕组相互串联，这样就形成三个点。
       感谢您的阅读，想了解更多风扇知识，请继续关注我们！
