小空间大热量：山洋San Ace 38 9HVA系列 38×38×28mm 的DC轴流散热风扇，凭什么胜任通信设备核心散热？

在高密度通信设备持续演进的背景下，1U服务器与紧凑型电源系统正面临一个现实问题：空间越来越小，但热负载却越来越高。尤其是在38mm级别的小尺寸风扇中，如何在有限体积内实现高风量与高静压的平衡，成为决定设备稳定性的关键。

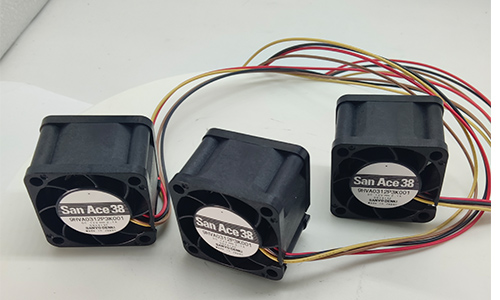

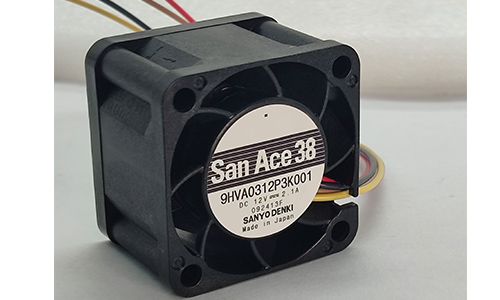

山洋San Ace 38 9HVA系列，正是在这样的应用需求下诞生的一款高性能DC轴流散热风扇。其尺寸为38×38×28mm，专为高密度1U服务器、1U开关电源以及通信设备核心散热场景设计。

---

小尺寸不等于低性能：38mm结构的性能突破

在传统认知中，小尺寸风扇往往意味着风量有限、静压不足。然而9HVA系列通过结构优化与电机性能提升，在38mm规格中实现了性能跃迁：

• 最大风量可达 0.91 m3/min

• 最大静压高达 2100 Pa

• 相较传统9GA系列，静压提升约2.6倍，风量提升约1.5倍

这意味着，即便在高阻抗系统（如密集散热鳍片、狭窄风道）中，该风扇依然能够保持强劲的气流穿透能力，有效带走核心器件热量。

---

从9GA到9HVA的跃迁

在38mm尺寸中，山洋实际上提供了两条技术路线：

• 9GA系列：偏低功耗与长寿命

• 9HVA系列：偏极致性能与高静压

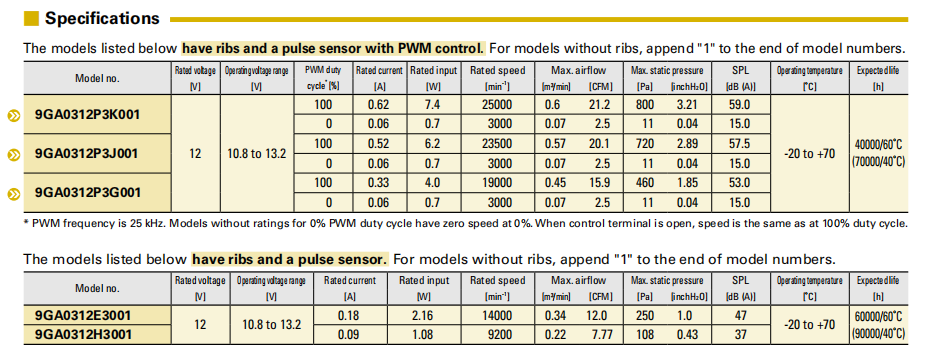

以典型型号对比：

可以看出：

• 9HVA在静压上约为9GA的2.6倍

• 风量提升约1.5倍

• 但功耗显著提高

这意味着两者并不是简单替代关系，而是针对不同应用场景的差异化设计。

---

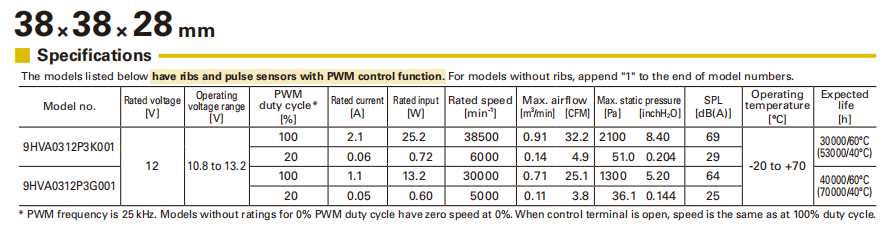

山洋San Ace 38x38x28mm尺寸的所有型号信息：

型号	额定 电压 (V)	额定 转速 (min-1)	最大 气流 (CFM)	最大 静压 (Pa)	噪音 (dBA)	预期 寿命 (h)	PWM控制功能
9HVA0312P3K001	12	38500	32.2	2100	69	30000/60℃ (53000/40℃)	Yes
9HVA0312P3K0011	12	38500	32.2	2100	69	30000/60℃ (53000/40℃)	Yes
9HVA0312P3G001	12	30000	25.1	1300	64	40000/60℃ (70000/40℃)	Yes
9HVA0312P3G0011	12	30000	25.1	1300	64	40000/60℃ (70000/40℃)	Yes
9GA0312P3K001	12	25000	21.2	800	59	40000/60℃ (70000/40℃)	Yes
9GA0312P3K0011	12	25000	21.2	800	59	40000/60℃ (70000/40℃)	Yes
9GA0312P3J001	12	23500	20.1	720	57.5	40000/60℃ (70000/40℃)	Yes
9GA0312P3J0011	12	23500	20.1	720	57.5	40000/60℃ (70000/40℃)	Yes
9GA0312P3G001	12	19000	15.9	460	53	40000/60℃ (70000/40℃)	Yes
9GA0312P3G0011	12	19000	15.9	460	53	40000/60℃ (70000/40℃)	Yes
9GA0312E3001	12	14000	12	250	47	40000/60℃ (70000/40℃)	No
9GA0312E30011	12	14000	12	250	47	40000/60℃ (70000/40℃)	No
9GA0312H3001	12	9200	7.77	108	37	40000/60℃ (70000/40℃)	No
9GA0312H30011	12	9200	7.77	108	37	40000/60℃ (70000/40℃)	No

---

高静压设计：应对通信设备复杂风道

通信设备内部通常具备以下特点：

• 风道狭窄

• 散热器密集

• 局部热源集中

在这种高阻抗环境下，普通风扇即使有较高风量，也可能无法有效穿透热区。

9HVA系列通过极高转速与气动结构优化，实现：

• 9HVA0312P3K001 最大静压 2100 Pa

• 9HVA0312P3G001 最大静压 1300 Pa

能够强制气流穿过高密度散热器，直接作用于热源核心区域，特别适用于：

• 交换芯片散热

• FPGA / CPU局部冷却

• 高功率电源模块

---

PWM智能调速：性能与噪音的动态平衡

9HVA系列支持PWM调速控制，可根据系统负载动态调整转速，实现性能与能耗的平衡。

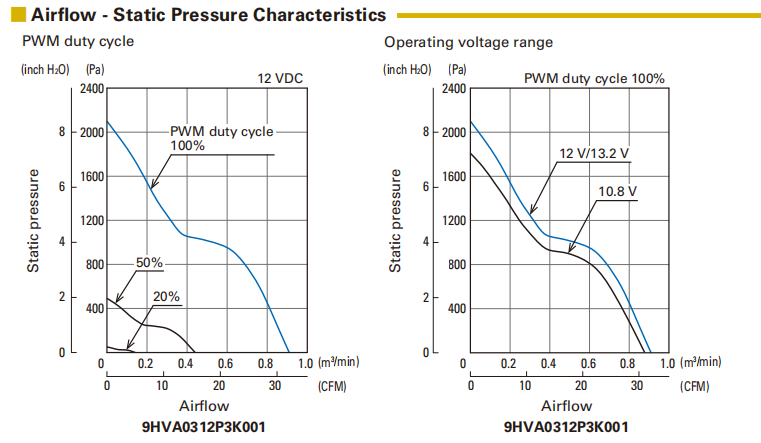

以高性能型号 9HVA0312P3K001 为例：

高占空比（100% PWM）

• 转速：38500 min-1

• 风量：0.91 m3/min

• 静压：2100 Pa

• 噪音：69 dB

低占空比（20% PWM）

• 转速：6000 min-1

• 风量：0.14 m3/min

• 静压：51 Pa

• 噪音：29 dB

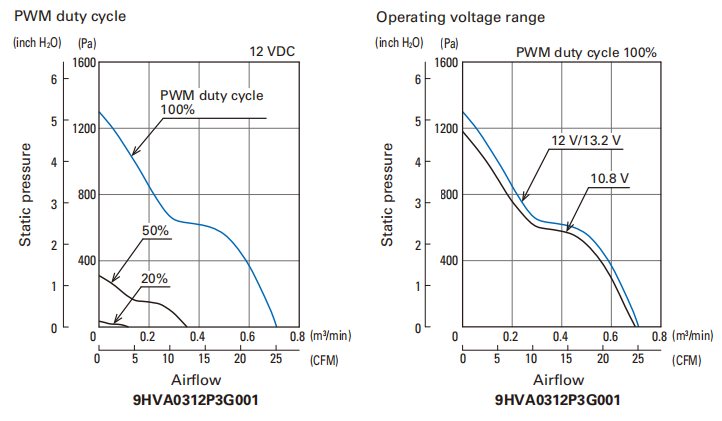

再看中等性能型号 9HVA0312P3G001：

高占空比（100% PWM）

• 转速：30000 min-1

• 风量：0.71 m3/min

• 静压：1300 Pa

• 噪音：64 dB

低占空比（20% PWM）

• 转速：5000 min-1

• 风量：0.11 m3/min

• 静压：36.1 Pa

• 噪音：25 dB

这种调节能力使其在实际应用中具备明显优势：

• 降低待机功耗

• 减少系统噪音

• 延长整机寿命

---

可靠性设计：保障通信设备长期稳定运行

通信设备通常需要7×24小时不间断运行，因此对风扇可靠性要求极高。9HVA系列在结构与电气设计上做了多重保障：

电机保护机制

• 锁定转子烧毁保护

• 反极性保护

电气性能

• 绝缘电阻大于等于10 MΩ

• 电气强度 500 VAC 持续1分钟

环境适应能力

• 工作温度范围：-20 至 +70°C

• 存储温度：-30 至 +70°C

使用寿命

• 60°C环境：30000小时以上

• 40°C环境：最高可达70000小时

同时具备：

• 500 VAC 电气强度

• 绝缘电阻 ≥10 MΩ

满足通信设备长期稳定运行要求。

这些参数确保风扇在高温、高负载环境中依然稳定运行，降低设备维护成本。

---

材料与环保：面向未来的设计理念

在性能之外，9HVA系列同样关注环保与可持续发展：

• 采用无铅黄铜材料

• 符合RoHS环保指令

• 获得Eco Product认证

同时在材料选择上：

• 框架采用UL 94V-0阻燃材料

• 叶轮采用UL 94V-1阻燃材料

不仅提升安全性，也满足全球市场准入要求。

---

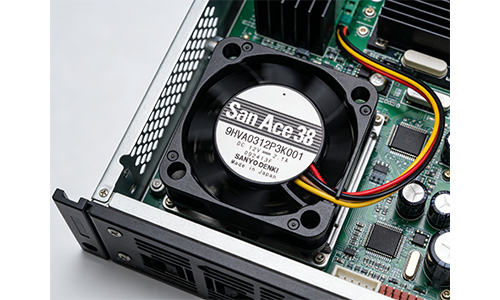

典型应用场景

9HVA系列的定位非常明确，主要面向高热密度、小空间应用环境：

• 高密度1U服务器

• 1U开关电源

• 通信基站设备

• 网络交换设备

• 工业控制系统

在这些场景中，其高静压与高风量优势能够被充分发挥。

---

38mm尺寸中的性能标杆--9HVA系列

山洋San Ace 38 9HVA系列并不是简单的“小型风扇升级版”，而是在有限空间内对风量、静压、可靠性进行系统性优化的结果。

其核心优势可以归纳为：

• 小尺寸下实现高风量与高静压

• 强气流穿透能力，适配复杂风道

• PWM智能调速，兼顾性能与噪音

• 高可靠性设计，适用于长期运行设备

• 符合环保与安全标准

对于通信设备厂商而言，在空间受限但散热要求极高的情况下，9HVA系列提供了一种更高效、更可靠的解决方案。

在未来高密度设备持续发展的趋势下，这类高性能小尺寸风扇，将成为核心散热设计中不可或缺的一环。

---

9HVA vs 9GA：同尺寸下如何选型？

在38×38×28mm这一标准尺寸中，9HVA与9GA的定位非常清晰：

1. 性能取向对比

---

2. 应用场景差异

更适合选择 9HVA 的场景：

• 高密度1U服务器

• 通信核心板卡散热

• 高功率电源模块

• 风道阻力大的系统

更适合选择 9GA 的场景：

• 常规通信设备散热

• 对功耗敏感的系统

• 对噪音有要求的设备

• 需要更长寿命的应用（最高可达90000小时级别）

---

3. 本质区别总结

• 9HVA：解决“散热不够”的问题

• 9GA：解决“功耗与寿命平衡”的问题

换句话说：

如果你的问题是“吹不透”，选9HVA
如果你的问题是“没必要这么强”，选9GA

---

为什么9HVA能胜任核心散热？

在38mm这一极限尺寸下，山洋通过9HVA系列实现了性能的“上限突破”，同时保留9GA系列作为“均衡方案”，形成完整产品矩阵。

核心结论可以归纳为：

• 9HVA提供极致散热能力，解决高热密度问题

• 9GA提供低功耗与长寿命，适合常规场景

• 同尺寸双系列，覆盖不同设计需求

对于通信设备工程师来说，这不仅是一个风扇选型问题，更是系统热设计策略的一部分。

当设备进入高密度、高功率时代，像9HVA这样的高静压小尺寸风扇，将成为核心散热方案中的关键组件。

---
