通风阻抗如何影响风扇性能曲线（风量-静压曲线）？

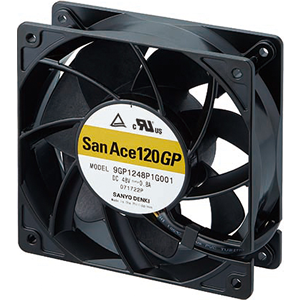

在散热系统设计中，我们经常讨论风扇的风量、转速、噪音、轴承寿命，但一个关键又常被忽视的因素是——通风阻抗。

尤其当我们对比风扇的风量-静压曲线（Airflow-Static Pressure Curve）时，你是否曾疑惑：

为什么同一风扇在不同设备中表现大相径庭？
为什么标称风量达不到实测效果？
答案就藏在：通风阻抗对性能曲线的“拉扯”作用中。

本文将为你揭示风量-静压曲线背后的“真实逻辑”。

什么是风量-静压曲线？

风量-静压曲线是风扇最核心的性能指标之一，用来描述：

当风扇面对不同风阻（静压）时，实际输出风量（CFM）的变化规律。

• 横轴：风量（CFM / m³/min）

• 纵轴：静压（Pa / inchH₂O）

• 曲线斜率：风扇的空气推动能力

风扇制造商通常在“无外部风阻”的标准测试环境中绘制这条曲线。

什么是通风阻抗？

通风阻抗（Ventilation Resistance），是指风在通过设备内部结构时所受到的空气阻力，来源包括：

• 密集散热片

• 复杂风道

• 过滤网 / 防虫网

• 外壳开孔限制

• 内部线缆遮挡等

可以把它理解为：设备“反推”风扇的一股力。

通风阻抗如何作用于性能曲线？

✅风扇实际工作点 = 风量-静压曲线 与 通风阻抗曲线 的交点

每个设备系统都有自己的通风阻抗曲线。将这条曲线与风扇的性能曲线叠加，我们就可以直观判断：

风扇实际在该设备中运行时，输出风量是多少？对应静压是多少？

实例对比（图示说明）

假设某风扇性能曲线如下：

• 静压最大值：0.25 inchH₂O

• 最大风量：110 CFM

• 风量-静压线性衰减特性明显

若系统通风阻抗曲线显示在 0.18 inchH₂O 静压处需要 80 CFM 风量：

• 若风扇选型正确，二者交点在高效区，风冷性能充足

• 若阻抗过高（0.22 inchH₂O），交点风量可能仅为 45~50 CFM，效果严重打折

这就是风扇“带不动风”的真实原因。

工程选型建议：如何匹配风扇与通风阻抗？

总结：风扇性能曲线 ≠ 实际运行表现，通风阻抗才是“幕后推手”

在风扇系统设计中：

• 只看风量 → 不准

• 只看转速 → 不全

• 看风量-静压曲线 + 通风阻抗匹配 → ✅ 真正科学选型

通风阻抗越高，风扇就越要具备高静压能力；阻抗不明确，就很难做出稳定、安静、能效优的冷却系统。

---
