散热风扇怎么接线?
散热风扇的那些五颜六色的线都是怎么接线的
1、测温信号的连接。温度信号一般采用热敏电阻作为温度传感器进行温度采样。以Tt金星12型风扇为例,其温度变化导致热敏电阻的阻值变化,因此输入信号是没有极性的。
只要将热敏电阻置于CPU和散热片之间,然后拔去风扇上的黄色信号线的跳线,将风扇的黄色信号线插头,测温信号线的连接就完成了。.
2、调速器信号线的连接。手动调速器实际上是一个可变电阻,阻值调至最小(或用跳线短接)时风扇的转速最低,阻值最大时(或拨去跳线)风扇全速运转。Tt金星12型风扇随机附件中有两个调速器,可根据情况选用其中之一。
既可安装在主机箱前面板的3.5”软驱的位置,也可安装在主机背后的插槽位置。之后将插头连接散热风扇的红线插座上即可。
散热风扇接线

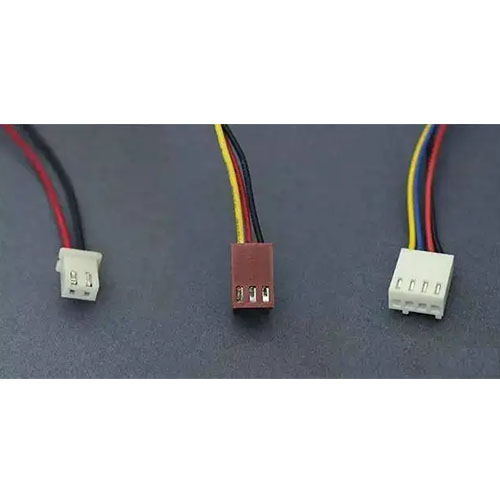

三针中有一根是做风扇监控测速用的,可以不插的.你把风扇插头的塑料座拆开,可以将三条线分开,分别插上试试,风扇只要转了就可以.测速线基本不会是中间那根.
