眼底相机不“发烧”才能看得清：山洋 San Ace DC Fan 如何守护光学成像稳定性？

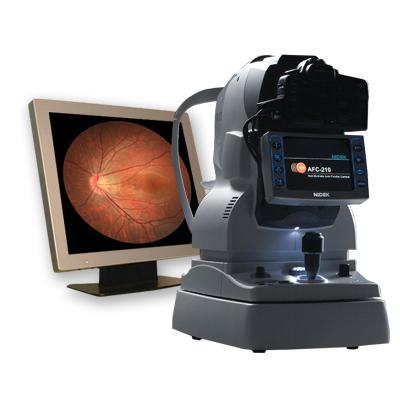

眼底相机是眼科检查的重要设备，能够帮助医生观察视网膜、视网膜血管、视神经乳头等眼底结构。为了获得稳定的成像表现，设备不仅需要精密的光学系统和图像传感器，还需要合理的内部热管理设计。

在紧凑的设备机箱内，图像处理电路、电源模块及其他电子元器件持续工作时会产生热量。如果散热设计不合理，局部温升可能影响电子元器件的工作状态；在特定结构下，温度变化还可能通过热膨胀影响光学组件的相对位置。

如何在有限空间内实现有效散热，同时兼顾低噪声、低功耗与运行可靠性？

山洋电气（SANYO DENKI）的 San Ace DC 直流散热风扇提供了多种尺寸、风量、静压和性能取向的产品选择。针对眼底相机等精密医疗影像设备，工程师可以根据实际热负荷、内部风道及运行要求，评估合适的风扇型号。

一、眼底相机为什么需要关注内部散热？

眼底相机并不是单纯的光学设备，而是集成了成像、信号处理、电源管理和照明等功能的电子系统。不同模块的发热情况与散热需求存在差异。

对于这些热源，仅仅在设备内部安装风扇并不一定能够解决所有散热问题。风扇的安装位置、进出风口设计、气流是否经过发热元器件，以及机箱内部的空气流动阻力，都会影响最终散热效果。

合理的强制风冷设计，可以通过持续的空气流动帮助带走热量，使关键电子元器件更容易维持在规定的工作温度范围内。

需要说明的是，散热风扇并不能直接提高镜头分辨率，也不能单独保证眼底图像清晰度。它的价值在于帮助控制设备内部热环境，为电子系统和光学组件的稳定运行提供支持。

二、山洋San Ace DC Fan：不只是提供风量，更要匹配设备需求

San Ace 是山洋电气（SANYO DENKI）的散热风扇产品品牌。根据山洋电气提供的产品资料，山洋San Ace DC 风扇系列具有多种尺寸及性能选择，产品特点包括高风量、高静压、低功耗、低振动等，具体表现取决于产品系列与型号。

针对不同设备的设计要求，San Ace 提供多种产品系列，包括：

• DC Fan：直流散热风扇

• Low Power Consumption Fan：低功耗风扇

• Silent Fan：静音风扇

• Splash Proof Fan：防水风扇

• Oil Proof Fan：防油风扇

• Long Life Fan：长寿命风扇

• Counter Rotating Fan：双重反转风扇

• Blower：鼓风机

此外，部分型号还可提供 PWM 调速、脉冲转速检测等功能，具体功能需要以对应型号的官方规格为准。

对于眼底相机这类精密设备，选型的重点并不是一味追求最高转速，而是找到散热能力、噪声、功耗、机械振动和安装空间之间的合理平衡。

三、三个具体型号案例：60 mm San Ace DC 风扇如何选？

以下选型案例根据你提供的 山洋San Ace 产品参数整理，用于说明不同散热需求下的型号选择思路。它们是面向眼底相机设计需求的应用分析，并非已经验证的眼底相机客户案例。

案例一：低功耗、低噪声优先的紧凑型眼底相机

假设某款眼底相机内部空间有限，主要发热源是图像处理电路和控制模块，且设备对风扇运行噪声及功耗比较敏感，工程师可以先评估低功耗风扇方案。

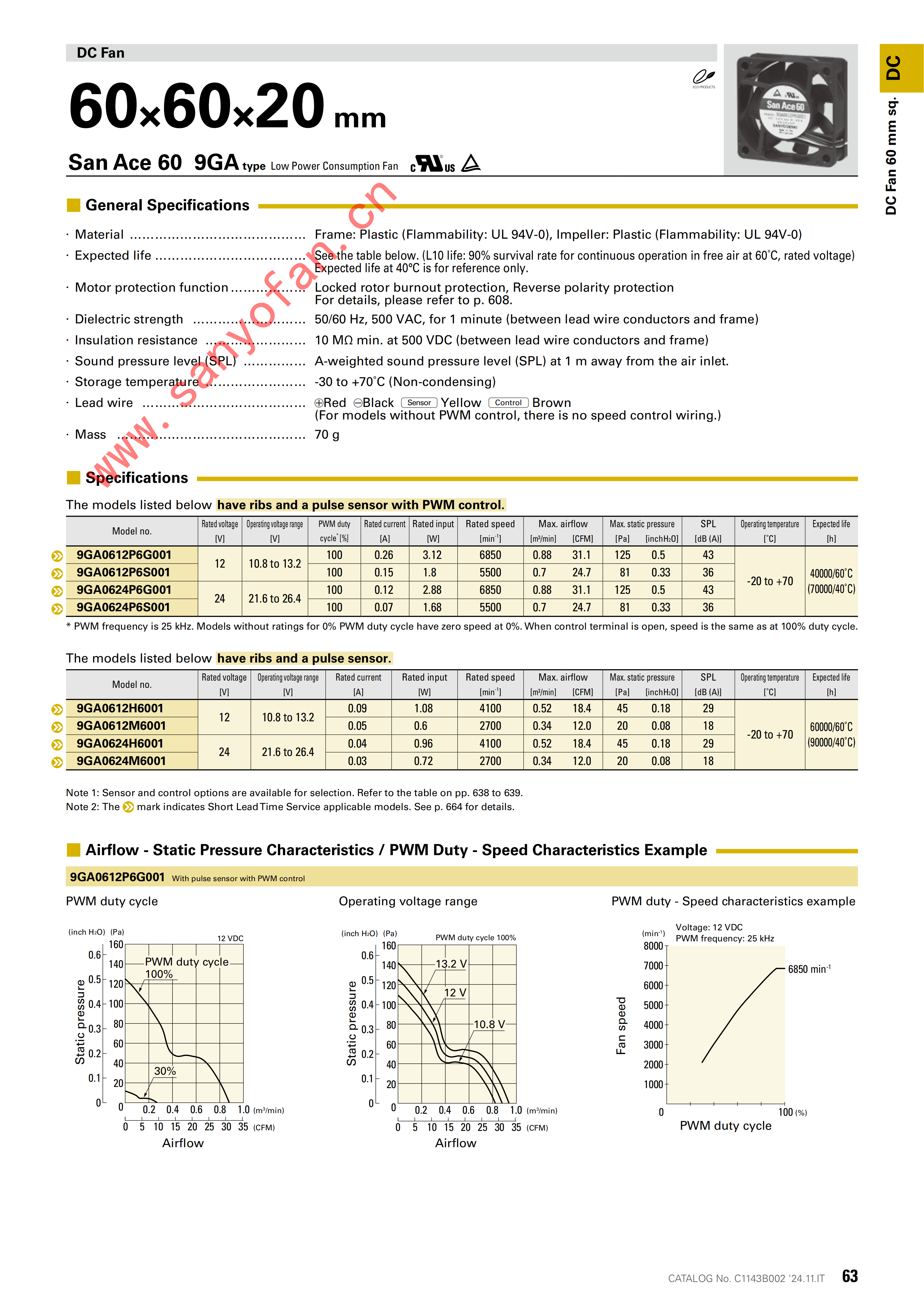

9GA0612M6001 的参数如下：

这款风扇的主要特点是功耗较低、噪声参数较低，可作为对声学体验有要求的设备的候选方案。

但在实际应用中，18 dBA 是产品资料所列的噪声值，并不代表安装到眼底相机后整机一定能够达到相同的噪声水平。机箱结构、风道阻力、安装方式和工作环境都会影响最终表现。

选型建议： 如果设备热负荷较低，且实际工作点能够满足散热要求，可以优先评估这类低功耗型号；如果内部风道阻力较大，则需要进一步确认其静压能力是否充足。

案例二：内部热负荷较高，需要更强气流的眼底相机

假设另一款眼底相机集成了多个电子模块，内部布局较紧凑，空气需要通过狭窄通道才能到达主要发热元器件。这时，风扇不仅需要提供足够的风量，还需要具备克服风道阻力的能力。

可以考虑评估 9GA0612P6S001。

与案例一的 9GA0612M6001 相比，这款型号的最大风量和最大静压更高，并支持 PWM 调速。

这意味着，在设备控制系统和风扇驱动条件兼容的情况下，工程师可以评估根据设备运行状态调节风扇转速的方案。例如，在散热需求较低时降低转速，在温升增加时提高转速。

不过，PWM 调速并不意味着风扇能够在所有工况下自动调速。实际调速逻辑需要由设备的控制系统实现，并依据温度传感器、控制策略及风扇规格进行设计。

选型建议： 对于热负荷较高或风道阻力较大的眼底相机，可以优先评估这类较高风量、较高静压的型号，同时测试实际散热效果和噪声水平，避免仅凭最大风量判断是否适用。

案例三：对运行噪声较敏感的眼科成像设备

对于部分眼科检查设备，风扇噪声可能影响患者的主观体验，也可能影响设备周边的使用环境。

如果设备的散热需求并不要求极高转速，可以考虑静音型产品路线，而不是简单选择转速最高的风扇。

9S0612H401 的主要参数如下：

从产品参数看，该型号在风量、静压与噪声之间提供了不同于高转速型号的性能取向。

但需要注意，不能仅凭产品名称中的 Silent Fan 就断定它一定适用于所有低噪声设备。最终选择仍应依据整机允许噪声、实际风道阻力和所需散热能力进行验证。

选型建议： 如果设备对运行噪声比较敏感，且热负荷处于该型号能够满足的范围内，可以优先评估静音系列。若散热不足，则应重新评估风道、安装位置或更高性能的型号。

四、三款 San Ace 风扇对比：如何根据需求缩小选型范围？

以上三个案例代表了三种不同的设计侧重点。

注：以上数据根据提供的产品参数整理。最大风量与最大静压通常对应不同的测试工况，不能将两项最大值视为风扇在同一工作点下同时达到的性能。

这三款风扇并不是简单的优劣关系，而是针对不同设计需求提供候选方案：

• 如果优先考虑低功耗和低噪声，可从 9GA0612M6001 这类低功耗型号开始评估。

• 如果内部风道阻力较大、需要更高风量或具备 PWM 调速需求，可评估 9GA0612P6S001。

• 如果对运行噪声比较敏感，且所需散热性能允许，可评估 9S0612H401 这类静音型号。

最终型号应以实际工作点、温升测试和整机噪声验证为依据，而不是单纯比较表格中的某一个参数。

五、除了散热能力，风扇状态监测同样重要

眼底相机的散热设计不仅要考虑正常运行时的风量，还应考虑风扇发生异常时，设备能否及时识别问题。

如果风扇停止旋转、转速异常下降或风道被阻塞，设备内部的散热能力可能随之降低。因此，对于具有相应监测和控制需求的设备，可以考虑带转速传感器或支持相关检测功能的风扇型号。

San Ace 产品系列提供多种可选的传感器和控制功能，具体支持情况需以型号规格为准。

需要注意的是，这些功能并非所有型号都同时具备。上文的三个案例中，前两款和静音型 9S0612H401 均列有 Pulse sensor，但只有 9GA0612P6S001 在所提供的参数表中标明支持 PWM 调速。

此外，传感器本身并不等于完整的故障保护系统。设备需要具备相应的信号读取、故障判断、报警或保护逻辑，才能将风扇状态监测转化为实际的系统功能。

六、从风扇选型到整机测试：怎样验证散热方案？

对眼底相机制造商而言，合理的选型流程应当从设备实际需求出发，并通过样机测试确认性能。

在测试过程中，还应注意风扇与光学组件之间的机械关系。对于对振动敏感的结构，可以评估安装支架、固定方式和振动传递路径，避免风扇运行时产生不必要的机械干扰。

如果设备需要在不同环境温度或工作负荷下运行，还应验证相应工况，而不能仅凭室温下的单次测试结果判断方案是否可靠。

七、让有效散热成为精密成像的可靠支撑

眼底相机需要光学系统、成像传感器、电子控制和机械结构协同工作。合理的热管理设计，可以帮助控制内部温升，为设备稳定运行提供支持。

山洋电气 San Ace DC 风扇提供多种尺寸、性能和控制选项，可根据设备的热负荷、风道阻力、空间限制及运行环境进行评估。

从 60 × 60 × 20 mm 的低功耗风扇，到具备更高风量与静压的型号，再到 60 × 60 × 25 mm 的静音型产品，不同系列可以为设备设计提供不同的选型方向。

对于医疗影像设备制造商而言，真正合适的散热方案并不是一味追求更大的风量或更高的转速，而是在散热能力、噪声、功耗、振动与可靠性之间取得合理平衡。

眼底相机要看得清，热管理也要设计得好。通过合理评估 San Ace DC Cooling Fan 的型号与性能，让有效散热成为精密医疗影像设备可靠运行的重要支撑。
