从25mm到10mm：山洋San Ace薄型风扇助力医疗检测设备实现小型化

随着医疗检测设备不断向小型化、高集成化方向发展，设备内部空间越来越紧凑。

传统医疗检测设备中，60×60×25mm轴流风扇长期作为常用散热方案，但随着设备结构升级，越来越多制造商开始面临新的挑战：

• 设备厚度需要进一步降低；
• 内部电子模块数量增加；
• 散热空间被不断压缩；
• 医疗环境对低噪音和高可靠性的要求提高。

在这样的应用需求下，如何在减少风扇厚度的同时保持甚至提升散热性能，成为医疗设备散热设计中的重要课题。

山洋San Ace通过高静压薄型风扇技术，为医疗检测设备的小型化设计提供了新的散热解决方案。

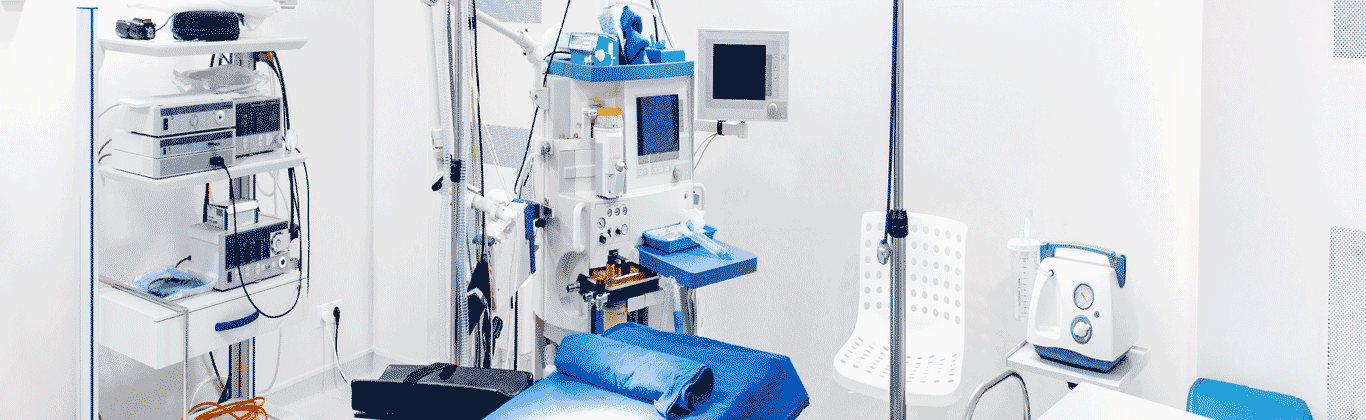

一、医疗检测设备小型化带来的散热挑战

医疗检测设备通常具有以下特点：

例如血液分析设备、生化检测设备、实验室检测仪器等，内部通常集成大量控制板、电源模块、检测组件。

这些模块在持续运行过程中会产生热量，如果散热设计不足，可能影响：

• 检测精度；
• 元器件寿命；
• 设备运行稳定性。

因此，医疗设备风扇选型不能只关注最大风量，而需要结合实际工作环境分析风量与静压匹配关系。

二、K公司医疗检测设备散热优化案例

某医疗设备制造商K公司在开发新一代检测设备时，希望进一步缩小设备体积。

原设计采用60×60×25mm轴流风扇，但由于内部结构调整，需要释放更多安装空间。

客户提出以下需求：

最终目标：

将60×60×25mm风扇替换为60×60×10mm薄型风扇。

三、通过Airflow Tester进行风量风压测试验证

为了验证薄型风扇是否能够替代传统25mm厚风扇，山洋San Ace技术团队采用Airflow Tester风量风压测试系统，对不同型号风扇进行性能测试。

测试项目包括：

在实际医疗设备中，风扇并不是运行在最大风量状态。

设备内部存在：

• PCB阻挡；
• 防尘结构；
• 散热片；
• 狭窄风道。

这些都会形成空气阻力。

因此，真正决定散热效果的是：

风扇性能曲线与设备系统阻抗曲线的交点，也就是实际工作点。

四、60×60×25mm风扇与60×60×10mm风扇替换对比

为了验证60×60×10mm薄型风扇是否可以替代60×60×25mm风扇，选取山洋San Ace两个具有代表性的型号进行性能对比。

原方案：60×60×25mm DC Fan

型号：

9RA0612F4001

参数如下：

优化方案：60×60×10mm薄型风扇

型号：

9GA0612H9001

参数如下：

五、60×60×10mm薄型风扇替换优势分析

1. 风扇厚度降低60%

对于医疗检测设备而言，减少15mm安装厚度，可以带来：

• 更灵活的内部结构设计；
• 增加检测模块安装空间；
• 降低设备整体尺寸。

2. 最大静压提升约95%

60×60×10mm薄型风扇虽然厚度减少，但静压能力反而提升。

提升原因包括：

• 高转速设计；
• 叶轮结构优化；
• 气流通道优化。

更高静压能够有效应对医疗设备内部复杂风道阻力。

3. 风量保持并提升

通过性能优化，10mm厚度风扇不仅满足替换需求，同时保持更高空气流量。

这说明：

60×60×10mm薄型风扇并不是简单降低尺寸，而是在有限空间内重新优化气流性能。

六、山洋San Ace 60×60×10mm薄型风扇系列选择

根据不同医疗设备散热需求，可以选择不同性能等级。

七、医疗设备薄型风扇选型建议

高热负载、高风阻设备

推荐：

9GA0612G9001

适用于：

• 高密度检测设备；
• 内部风道较长设备；
• 热量集中区域。

特点：

高静压输出，可以有效推动气流通过复杂风道。

普通医疗检测设备

推荐：

9GA0612H9001

适用于：

• 分析仪器；
• 实验室检测设备；
• 小型医疗设备。

特点：

兼顾风量、静压和可靠性。

对噪音要求较高设备

推荐：

9GA0612L9001

适用于：

• 桌面型检测设备；
• 医疗办公环境设备。

特点：

低功耗、低噪音运行。

八、山洋San Ace助力医疗设备散热设计优化

医疗设备散热并不是简单选择一个风扇尺寸。

一个可靠的散热方案，需要综合考虑：

• 风量需求；
• 静压需求；
• 系统阻抗；
• 工作点匹配；
• 长期运行可靠性。

山洋San Ace长期服务于医疗、工业自动化、通信设备等高可靠性领域，通过专业测试与产品技术支持，帮助客户优化散热结构。

结语

随着医疗设备不断向小型化、轻量化方向发展，传统25mm厚风扇正在面临空间限制。

通过风量风压测试验证，60×60×10mm薄型风扇可以实现：

• 厚度降低60%；
• 静压能力提升；
• 风量保持甚至提升；
• 满足医疗设备长期运行需求。

山洋San Ace薄型风扇，为医疗检测设备的小型化设计提供更加灵活、高效、可靠的散热方案。
