风淋室风机怎么选？山洋 San Ace 离心风机应对 HEPA 过滤阻力的选型指南

一、风淋室的关键，不只是吹风，更是克服系统阻力

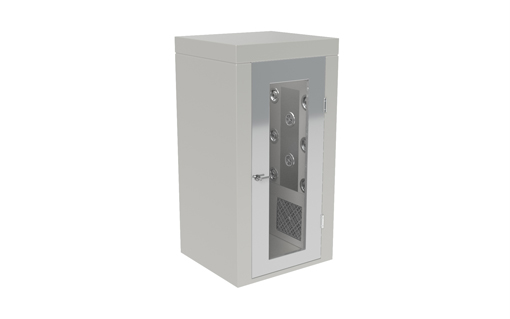

在半导体制造、电子装配、制药生产及实验室等洁净环境中，风淋室是人员或物料进入洁净区域前的重要净化设备。它通过喷嘴喷射洁净空气，吹除附着在人员衣物及物料表面的部分颗粒物，降低外部污染物进入洁净区域的风险。

很多人在选择风淋室风机时，首先关注的是风量和转速。但在实际应用中，风机能否在过滤器、风道及喷嘴形成的阻力下，持续提供满足设计要求的气流，同样重要。

尤其是采用 HEPA 高效过滤器的风淋室，空气需要经过过滤器、风道及喷嘴等部件。过滤器会产生一定的压力损失，随着过滤器积尘增加，阻力还可能进一步上升。如果风机的静压能力不足，即使产品标称最大风量较大，安装到设备后也可能无法达到预期的实际风量。

因此，风淋室风机选型不能只看自由送风状态下的最大风量，而应关注风机在实际系统阻力下的工作表现。

对于需要兼顾风量、静压、运行噪声及功耗的空气处理系统，山洋 San Ace 离心风机可以作为候选方案。结合具体产品参数，可以进一步分析不同规格、供电方式和性能等级的适用方向。

二、为什么 HEPA 过滤器会成为风淋室的气流设计难点

HEPA 高效过滤器通过过滤介质捕集空气中的微小颗粒物。空气通过过滤介质时会产生压力损失，风机必须提供足够的压力，以克服这一阻力以及其他空气通道部件产生的阻力。

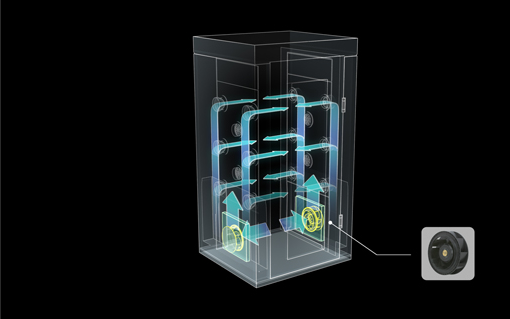

风淋室的气流系统通常包括风机、过滤器、送回风通道和喷嘴等部件。各部件的阻力共同决定系统所需的压力条件。

需要注意的是，HEPA 过滤器并不是唯一的阻力来源。风道、格栅及喷嘴等结构也会影响系统压力损失。因此，风机选型应以整套气流系统为对象，而不是只根据过滤器参数作出判断。

三、山洋 San Ace 离心风机有哪些值得关注的性能

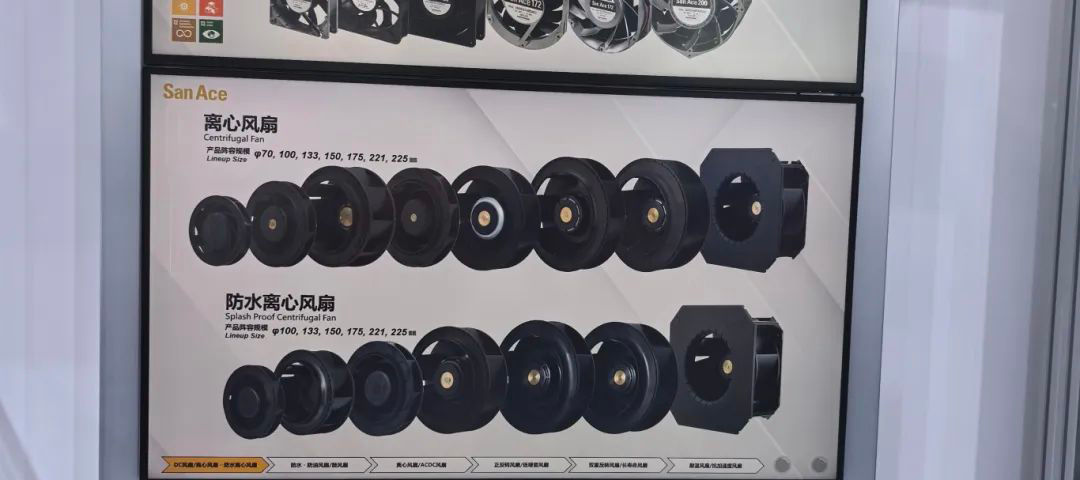

山洋电气 San Ace 离心风机具有不同的尺寸、电压和性能规格。根据产品参数，可以从最大静压、最大气流、功耗、噪声、调速功能及防护等级等方面进行初步筛选。

1. 最大静压：评估克服系统阻力的能力

在山洋的直流离心风机产品中，部分型号的最大静压达到 830 Pa、885 Pa，甚至 1100 Pa。

在防溅型离心风机产品中，部分型号的最大静压达到 1200 Pa。

这些参数可以用于初步判断产品的静压性能等级，但不能直接视为风机在目标风量下能够提供的静压。实际选型仍需结合完整性能曲线，确认风机在系统阻力下的运行工作点。

2. 最大气流：评估空气输送能力

最大气流反映产品在特定测试条件下能够达到的气流上限。不同型号的最大气流从每分钟不足 2 立方米，到每分钟 20 立方米以上，覆盖不同的空气输送需求。

对于风淋室，需要根据喷嘴数量、喷嘴出口风速和气流分配要求计算系统总风量，不能直接使用风机最大气流作为设备的实际运行风量。

3. 功耗和噪声：兼顾运行成本与使用环境

风机的额定功率和噪声也是选型的重要参数。在满足系统风量与静压要求的前提下，应进一步比较不同型号的功耗和噪声。

如果需要长期运行，降低不必要的功耗有助于控制设备运行成本。但不能单纯追求低功率，而忽略实际工作点和风淋效果。

4. PWM 调速与防护等级：匹配控制和环境要求

你提供的两组产品中，所列型号均标注支持 PWM 控制，具体调速范围和控制要求仍应以对应型号的规格书为准。

第二组防溅型离心风机还标注了 IP56 防护等级，可作为需要考虑防尘、防水能力的设备设计候选。不过，是否适用于具体风淋室，仍需确认实际环境条件及设备防护要求。

四、山洋 San Ace 离心风机产品参数参考

以下参数根据提供的产品资料整理，供初步选型和型号对比使用。最大气流与最大静压通常对应不同的测试工况，不能将两者直接视为同一工作点的性能。

1. 直流离心风机代表型号

从这些代表型号可以看出，San Ace 离心风机提供了不同的风量和静压组合。对于风淋室项目，应先明确目标工作点，再结合安装空间、供电条件及噪声要求进行筛选。

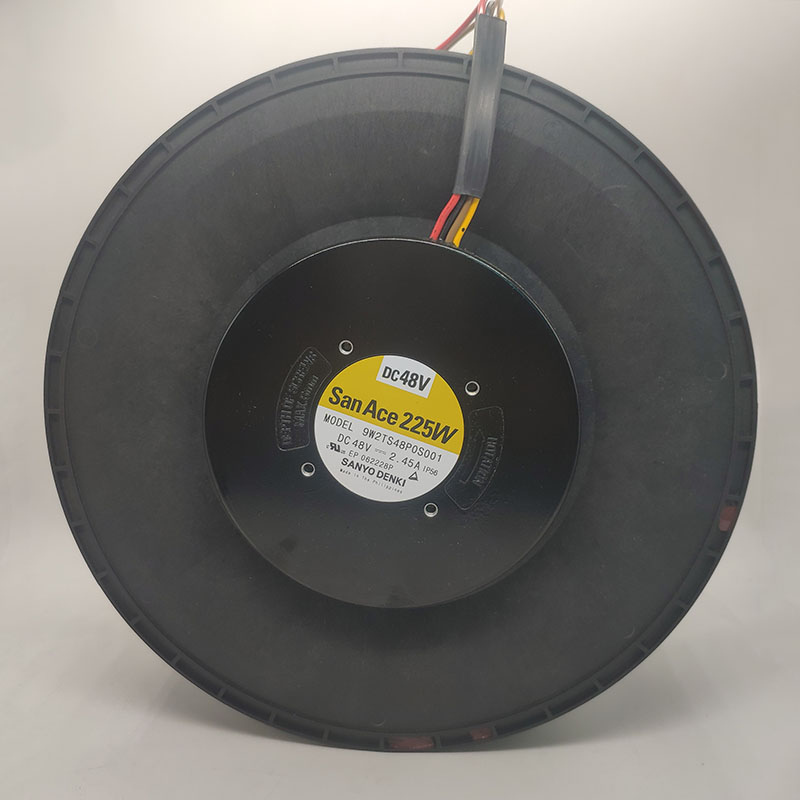

2. 防水型 ACDC 离心风机代表型号

这组产品适合进一步评估需要交流供电、较大气流输出或特定防护能力的空气处理设备。需要注意，产品的实际适用性取决于风淋室的工作点、安装方式和环境条件，不能仅凭 IP56 防护等级确定其适用性。

五、三个风淋室风机选型案例

以下案例采用不同的设计需求作为假设条件，用于展示如何利用产品参数进行初步筛选，并非已经验证的具体风淋室配套方案。

案例一：紧凑型风淋设备，优先考虑安装空间和直流供电

假设某小型风淋设备采用 24 V 直流电源，安装空间有限，系统所需风量相对较小，但仍需要核对过滤器阻力。

可优先对比以下型号：

9TM24P4H01 尺寸较小、额定功率较低，最大静压为 560 Pa，可作为空间紧凑、风量需求较小的候选型号。

9TJ24P0H61 的最大气流更大，但其最大静压低于前者，说明更大的风量并不必然意味着更强的静压能力。

如果设备的主要难点是克服较大的过滤器阻力，应重点比较两款产品在目标风量下的静压表现，而不是只比较最大气流。

案例二：较高风量与较高静压需求，重点评估 175 mm 系列

假设某风淋设备需要较大的送风能力，同时受到过滤器和风道阻力的限制。工程人员希望在 175 mm 规格中比较不同性能等级的产品。

可以先对比以下型号：

9TG24P0G01 的最大静压为 885 Pa，额定功率为 93.6 W，可作为需要兼顾气流能力和功耗的候选型号。

9TGA48P0G001 的最大静压达到 1100 Pa，最大气流为 17.6 m³/min，可进一步评估较高静压需求的系统，但其额定功率和噪声也相对较高。

这组对比说明，不能单纯以最大静压越高越好作为选型原则。工程人员应确认实际所需风量和系统阻力，再比较各型号在对应工作点的性能，并综合评估功耗和噪声。

案例三：交流供电且需要较高静压，评估 IP56 防溅型系列

假设某空气处理设备采用 230 V 交流供电，设备设计还要求风机具备特定的防尘、防水防护能力。在这种情况下，可以评估山洋 San Ace 防溅型 ACDC 离心风机。

9ADW1TU23P0G001 的最大静压为 1200 Pa，是这三个型号中最大静压参数最高的产品，可优先纳入较高静压需求的候选范围。

9ADW1TS23P0H001 的最大气流达到 22.3 m³/min，更适合进一步评估对较大气流输出有要求的系统，但需要确认其在实际系统阻力下能否满足所需风量。

9ADW1TS23P0M001 的额定功率为 61 W，噪声为 67 dBA，可作为对功耗和噪声较敏感的应用的候选型号。不过，其最大静压为 440 Pa，是否适用必须结合系统阻力进行判断。

以上比较仅用于初步筛选。最大静压、最大气流、额定功率及噪声数据的测试条件并不一定相同，不能直接据此认定某款风机一定具有更高的实际运行效率。

六、风淋室选型，如何从产品参数走向实际工作点

产品参数可以帮助工程人员缩小候选范围，但要确定最终型号，还需要完成系统层面的计算与验证。

第一步：计算所需总风量

根据喷嘴数量、喷嘴尺寸及目标出口风速，估算风淋室所需的总风量。

如果系统采用多个喷嘴，还需要考虑喷嘴之间的气流分配，避免出现局部风速过高或过低的问题。

第二步：核算系统总阻力

系统阻力应综合考虑 HEPA 过滤器、风道、格栅及喷嘴等部件的压力损失。

对于过滤器，应关注初始阻力和建议终阻力，以评估过滤器不同使用阶段对风机工作点的影响。

第三步：匹配风机性能曲线

将风机性能曲线与系统阻力曲线进行匹配，确认工作点是否能够满足目标风量和压力要求。

不能将最大静压与最大气流简单组合成一个工作点，也不能只凭额定转速判断风机是否适用。

第四步：检查电气与结构条件

确认风机的额定电压、额定功率、安装尺寸、进出风方向及控制方式是否满足设备要求。

如果需要 PWM 调速，应进一步核对对应型号的控制规格和调速范围。

第五步：开展整机验证

完成初步选型后，应通过实际测试确认风量、喷嘴风速、气流分布、运行噪声及功耗是否满足设计要求。

对于使用 HEPA 过滤器的风淋室，还应结合设备的过滤、维护及洁净性能要求开展验证。风机参数符合要求，并不自动代表整套风淋室已经达到规定的净化性能。

七、山洋 San Ace 离心风机选型总结

风淋室风机选型的核心，不是单纯追求更大的风量或更高的最大静压，而是让风机在实际系统阻力下持续提供满足设计要求的气流。

山洋 San Ace 离心风机提供不同尺寸、电压和性能等级的产品，可以根据风淋室的目标风量、系统阻力、安装空间及供电条件进行筛选。

对于空间紧凑、采用直流供电的设备，可以评估小尺寸直流离心风机；对于需要较高静压或较大气流的系统，可以进一步比较 175 mm、221 mm、225 mm 等规格产品；对于采用交流供电且具有特定防护需求的设备，可以评估相应的 IP56 防溅型 ACDC 离心风机。

最终型号应以实际工作点、完整产品规格书和整机测试结果为依据。合理匹配风机、过滤器、风道和喷嘴，才能在满足风淋要求的前提下，兼顾运行稳定性、噪声与能耗。
