高分辨率医疗显示器如何散热？山洋San Ace直流风扇应用解析

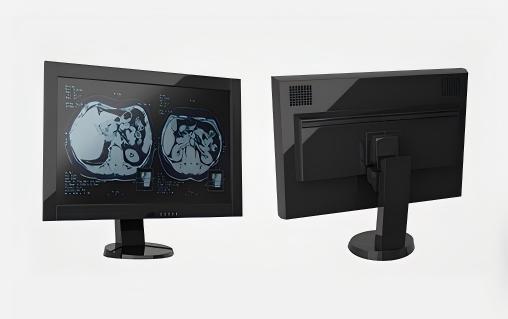

随着CT、MRI、DR、DSA等医学影像设备不断向数字化和高精度方向发展，医疗显示器承担的信息呈现任务也越来越重要。

尤其是在放射影像等应用中，显示器需要呈现大量细节丰富的医学图像。更高的分辨率、更高的显示性能以及更复杂的图像处理能力，对显示设备内部电子系统提出了更高要求。

但性能提升也带来了一个容易被忽略的问题：

高分辨率医疗显示器的热量如何有效排出？

显示驱动、电源、图像处理等电子部件在持续工作过程中都会产生热量，而医疗显示器通常又需要长时间运行，同时机身内部空间受到限制。如果热量不能及时导出，局部温度持续升高，就可能影响电子元件的稳定工作。

因此，对于高分辨率医疗显示器而言，散热已经不仅是“降低温度”的问题，而是关系到设备长期稳定运行的重要设计环节。

一、高分辨率医疗显示器，为什么越来越需要关注散热？

高分辨率并不会简单地等同于高发热，但高分辨率显示系统往往伴随着更高性能的显示驱动、电源以及相关处理模块。

这些电子部件持续工作时，会不断向设备内部释放热量。

与此同时，医疗显示器的设计通常需要兼顾显示性能、外观尺寸和内部结构，设备内部并没有无限的空间用于增加散热结构。

因此，高分辨率医疗显示器的热管理实际上面临着两个方向的变化：

这意味着医疗显示器不能仅依靠简单的自然散热来解决所有热管理问题。

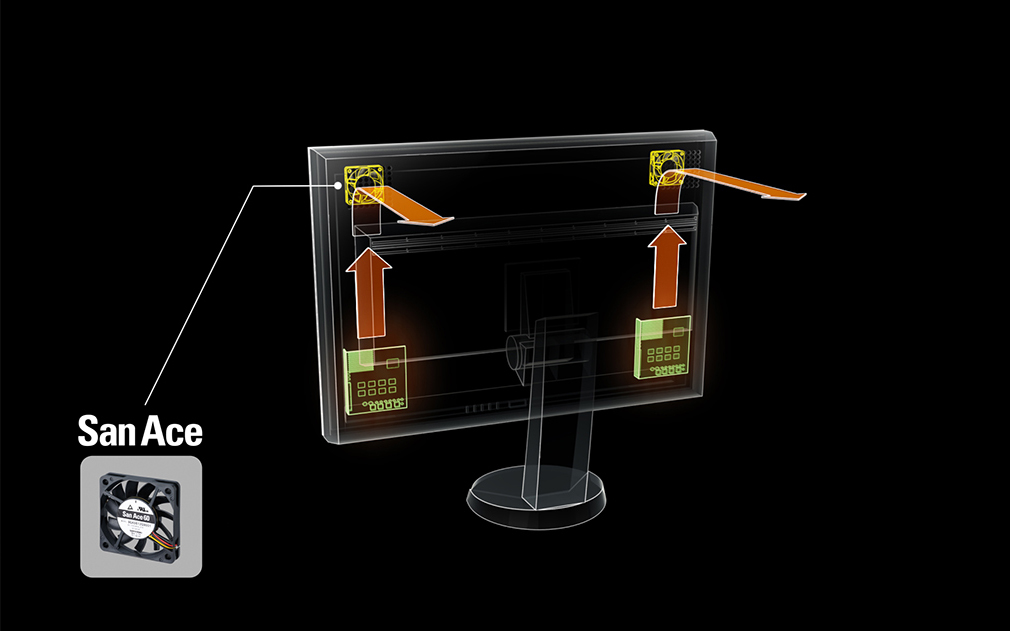

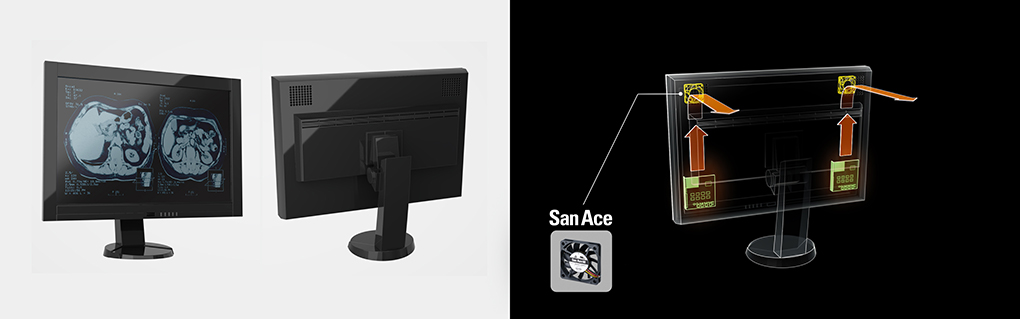

当内部热源比较集中、空间又比较紧凑时，通过DC散热风扇建立受控气流，是一种常见的强制风冷方式。

二、医疗显示器的散热，真正难在哪里？

从表面上看，散热风扇的任务就是把热空气带走。

但安装到实际设备之后，风扇并不是在一个完全开放的环境中工作。

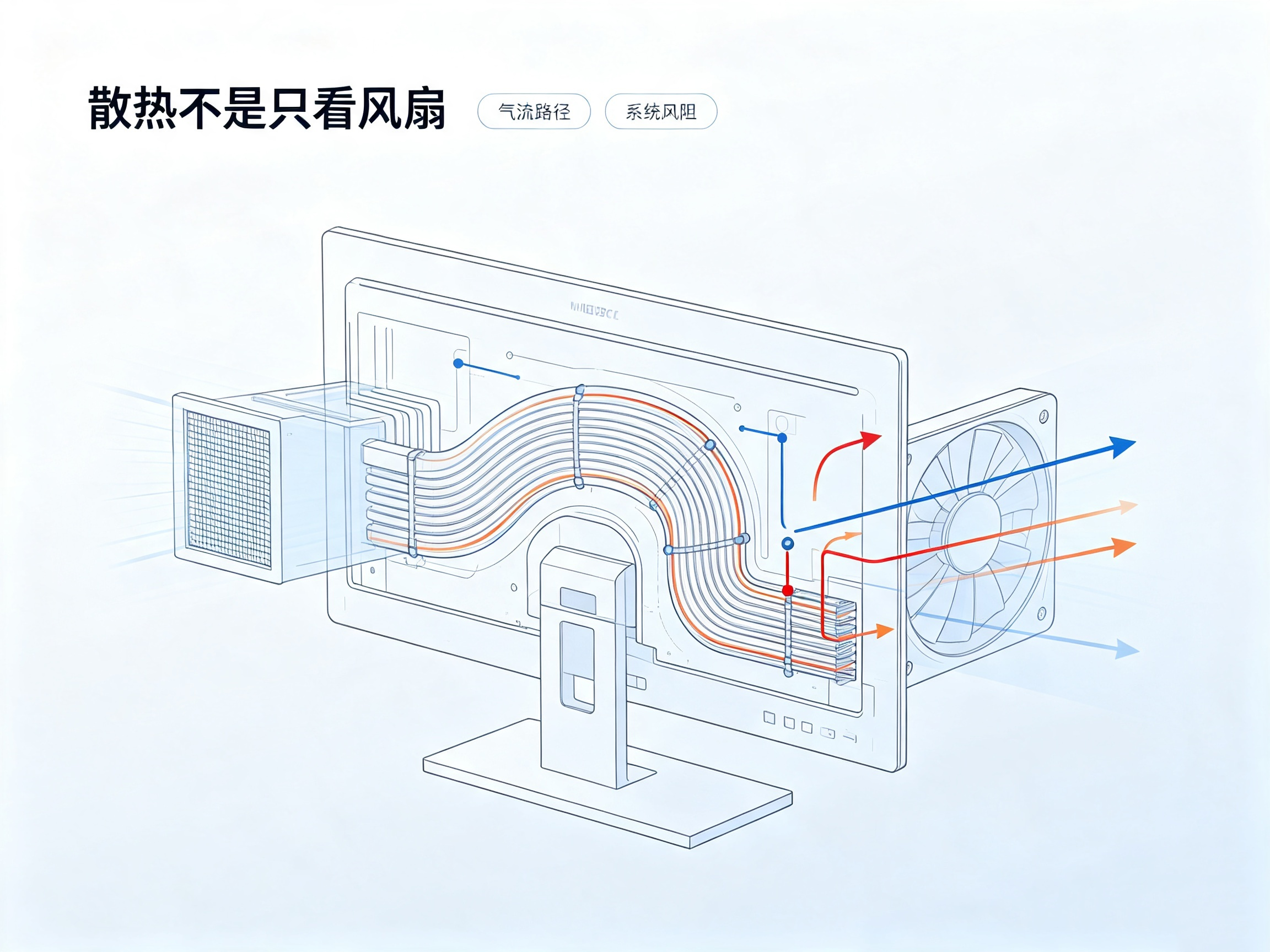

空气需要经过进风口、过滤结构、内部风道、发热元件以及出风口。每一个结构都会对气流产生影响。

因此，医疗显示器的散热设计至少需要解决三个问题：

1. 热量能不能及时带走？

这是最基本的散热需求。

风扇需要建立足够的空气流动，使冷空气能够到达主要发热区域，并将电子元件周围的热空气带走。

2. 风道存在阻力时，实际风量是否足够？

这是很多风扇选型容易忽略的问题。

风扇产品参数中的最大风量通常是在特定测试条件下得到的。安装到设备后，实际工作点会受到系统阻力影响。

如果设备内部风道较窄、过滤结构阻力较大，即使风扇拥有较高的自由风量，实际运行时也可能无法获得同样的气流量。

因此，高风量和高静压需要结合设备实际风道进行考虑。

3. 散热过程中能不能保持较低噪音？

医疗环境通常对噪音更加敏感。

如果为了获得更大的散热能力而长期让风扇高速运行，虽然温度可能得到控制，但风扇噪音也会随之增加。

因此，医疗显示器的散热系统需要寻找一个平衡点：

满足热负荷需求，同时尽可能控制噪音和振动。

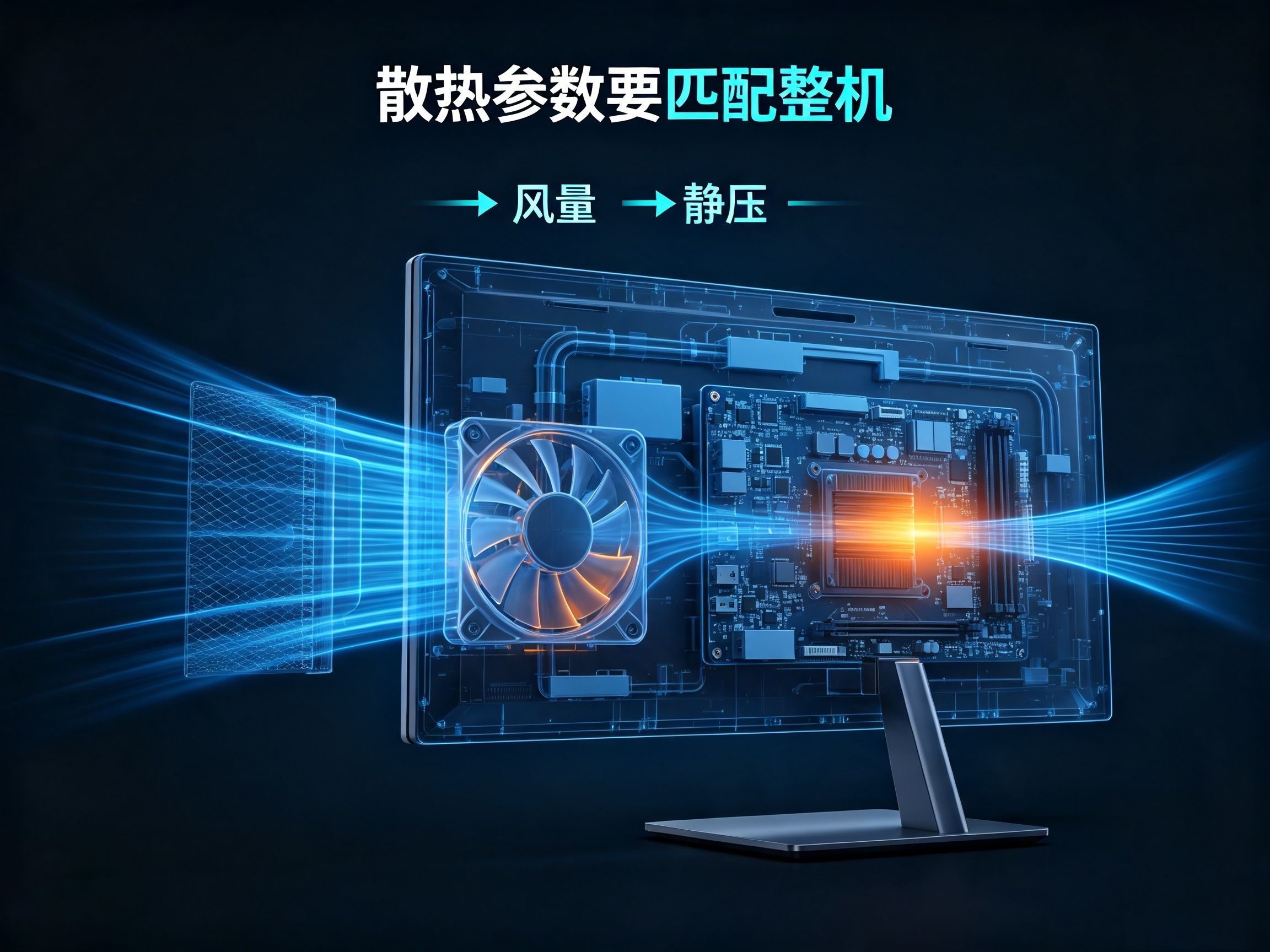

三、高风量与高静压：医疗显示器风扇选型不能只看一个参数

在散热风扇选型中，“风量越大越好”并不是一个完整的判断标准。

对于医疗显示器来说，首先需要了解设备内部风道。

如果风道比较开放，空气流动阻力较小，风量可能是比较重要的参考指标。

而当空气需要经过防尘网、狭窄通道或者结构复杂的风道时，静压能力的重要性就会进一步提高。

可以简单理解为：

风量决定风扇能够推动多少空气，静压则体现风扇克服系统阻力、维持气流的能力。

因此，在实际选型过程中，需要把风扇性能与整机系统阻力放在一起考虑。

这也是San Ace DC Cooling Fan在医疗显示器应用中需要结合设备实际条件进行选型的原因。

四、为什么医疗显示器特别关注低噪音和低振动？

医疗显示器的散热设计与普通工业设备有一个明显区别，就是使用环境对运行品质更加敏感。

设备可能长期处于相对安静的医疗环境中，风扇产生的持续气流声会比在普通工业现场更加明显。

因此，散热系统不能只追求冷却能力。

如果一款风扇能够提供足够的散热能力，但运行噪音较高，那么在医疗显示器中的实际应用价值仍然需要重新评估。

San Ace产品线中提供针对低噪音需求的Silent Fan，可以根据设备热负荷、风道结构和噪音要求进行选择。

与此同时，振动同样需要考虑。

风扇是持续旋转的机械部件，如果运行过程中产生的振动较明显，就可能通过安装结构传递到设备外壳。

因此，高性能医疗显示器的散热设计通常需要同时关注：

散热性能 + 噪音 + 振动

而不是只看风量。

五、医疗显示器长时间运行，对散热风扇可靠性提出更高要求

医疗显示器的散热系统往往需要伴随设备长时间工作。

这意味着风扇不是一个只在设备启动时短时间运行的部件，而可能持续承担内部热量排出的任务。

在这种应用环境下，风扇的长期可靠性需要结合实际使用条件进行评价。

影响风扇实际运行状态的因素包括：

• 工作环境温度

• 风扇运行转速

• 内部风道阻力

• 灰尘及污染物

• 风扇自身结构

• 连续运行时间

因此，在高分辨率医疗显示器的设计阶段，应当将风扇的预期寿命与整机使用要求结合起来，而不是只比较采购价格或者初始风量。

San Ace DC Cooling Fan在产品设计过程中，会综合考虑叶轮形状、电机特性、工作气流以及预期寿命等因素，以实现高性能与可靠性的平衡。

六、PWM调速：让散热能力跟随设备热负荷变化

高分辨率医疗显示器并不是始终处于完全相同的工作状态。

设备的内部热负荷可能随着显示模式、处理任务以及工作状态发生变化。

如果风扇始终以最高转速运行，虽然可以提供较大的冷却能力，但也可能带来不必要的噪音和功耗。

在设备控制系统支持的情况下，可以采用PWM方式对风扇转速进行调节。

例如：

这种方式的意义在于，让风扇不再只有“开”和“关”两种状态，而是能够根据设备实际运行状态调整散热能力。

对于高分辨率医疗显示器而言，这有助于在散热、噪音和功耗之间建立更加合理的平衡。

七、测速传感器，让散热系统具备运行状态监测能力

对于长期运行的医疗设备而言，风扇是否正常工作同样重要。

如果散热风扇出现异常，而设备无法及时发现，内部温度可能逐渐升高。

因此，除了控制风扇转速之外，对风扇运行状态进行监测也具有实际意义。

San Ace DC Cooling Fan可以提供脉冲测速功能，通过测速信号获取风扇当前运行状态。

设备控制系统可以根据测速结果判断风扇是否保持正常运行。

此外，根据不同产品和设备需求，还可以考虑相应的堵转检测、低速检测等功能。

这使得散热风扇能够从单纯的“散热执行部件”，进一步融入设备整体的运行监控系统。

八、山洋San Ace DC Cooling Fan直流散热风扇如何匹配医疗显示器的不同散热需求？

高分辨率医疗显示器的结构、热负荷和风道并不完全相同，因此也不存在一款风扇能够适用于所有设备。

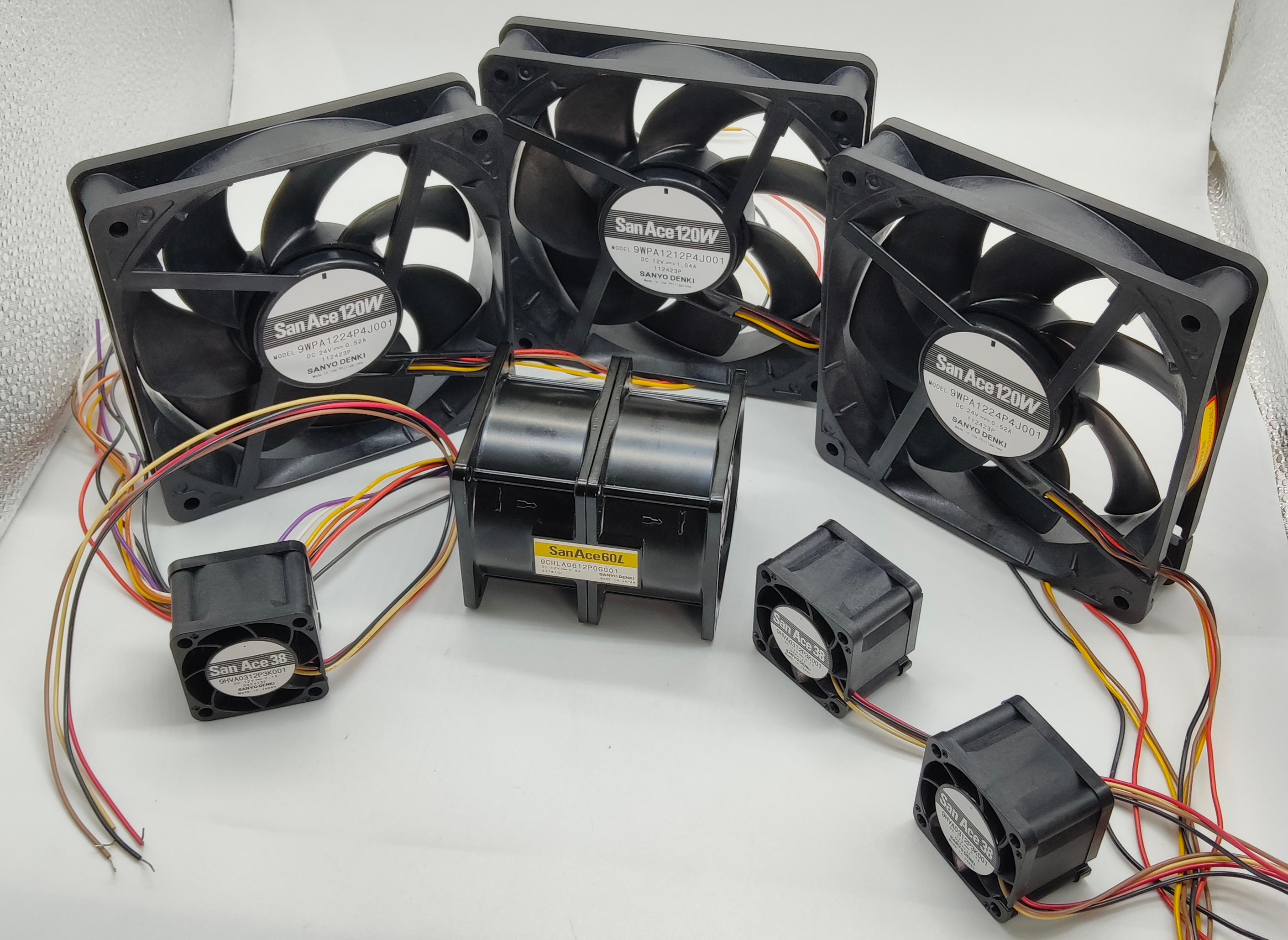

San Ace DC Cooling Fan提供多种尺寸和不同性能规格，并针对不同应用需求形成了多个产品系列。

因此，在医疗显示器的实际开发过程中，可以根据设备的热负荷、结构空间、风道阻力以及噪音要求进行针对性选择。

九、高分辨率医疗显示器的散热设计，应从整机系统出发

对于医疗显示器来说，风扇只是散热系统中的一个组成部分。

真正有效的散热设计，需要从热源开始分析。

可以按照以下逻辑进行：

① 明确热源

确定显示驱动、电源以及其他主要电子元件的发热情况。

↓

② 分析内部气流

确定冷空气进入的位置，以及热空气最终排出的位置。

↓

③ 分析系统阻力

将防尘结构、风道、散热片等因素纳入考虑。

↓

④ 确定风扇性能

根据实际工作点评估所需风量和静压。

↓

⑤ 控制噪音与振动

满足散热需求的同时优化运行品质。

↓

⑥ 考虑长期可靠性

根据设备工作时间和环境条件选择合适的风扇产品。

↓

⑦ 加入控制与监测

根据整机控制系统需求配置PWM、测速等功能。

这套思路比单纯按照“风量越大越好”选择散热风扇更加适合高分辨率医疗显示器。

十、从显示分辨率提升，到散热系统升级

医疗影像显示正在向更高分辨率和更高性能发展。

显示器需要处理和呈现越来越丰富的影像信息，而设备内部电子元件也需要在更加紧凑的空间内保持长期稳定运行。

这使得散热系统的重要性越来越突出。

对于高分辨率医疗显示器而言，真正合理的散热方案并不是简单增加一个风扇，而是让热源、风道、风扇性能和控制系统形成匹配。

在这一过程中，San Ace DC Cooling Fan可以根据不同设备需求，从风量、静压、噪音、振动、寿命以及控制功能等方面进行选型。

最终需要实现的目标也很明确：

在有限的设备空间内，将高分辨率显示系统产生的热量稳定带走，同时保持医疗显示器所需要的低噪音、低振动和长期可靠运行。

随着医疗显示技术继续向高分辨率发展，散热设计也将从“辅助功能”逐渐成为影响设备稳定性的重要组成部分。

对于医疗显示器研发而言，越早将散热系统纳入整机设计，越有利于在显示性能、设备结构和长期可靠性之间取得平衡。
