散热风扇的2PIN、3PIN、4PIN有什么区别？

随着技术的不断进步，散热风扇也经历了多次迭代，从2PIN到3PIN再到4PIN，每种类型的风扇都有其独特的功能和应用场景。本文将详细介绍2PIN、3PIN和4PIN散热风扇的特点、区别及应用，帮助您更好地了解并选择适合您设备的风扇。

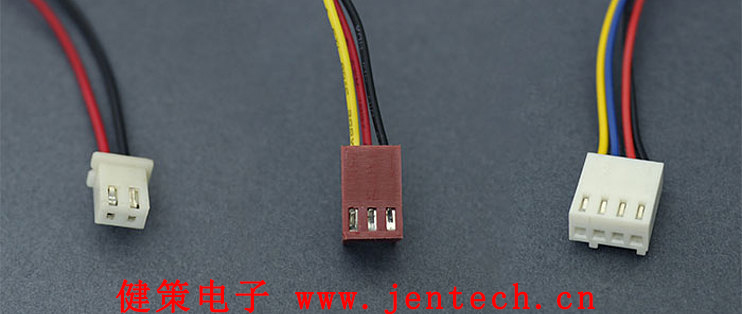

一、2PIN散热风扇

2PIN散热风扇是最基础的一种类型，它只有两个引脚，分别是电源正极（通常为红色线）和负极（通常为黑色线）。这种风扇的结构简单，成本低，因此广泛应用于对散热要求不高的场合。

特点：

①仅包含电源正极和负极，无法直接进行转速控制或测速。

②调速方式主要通过调节电源电压来改变风扇速度，但这种方法不够精确，且可能受到一定限制。

常见的应用场景：

①主板芯片散热、机箱散热等对散热要求不高的场合。

②功耗相对较小的设备，如一些低功耗的嵌入式系统。

二、3PIN散热风扇

3PIN散热风扇在2PIN的基础上增加了一条测速线（通常为黄色线），这条线被称为速度反馈线（FG）/或者信号报警线（RD）。它可以向主板传递信号，告知当前散热风扇的转速及运行状态。

特点：

①包含电源正极、地线和测速线，可以实时监测风扇转速。

②部分PIN风扇可以通过主板进行转速调节，但并非所有PIN风扇都具备此功能。

③一些PIN风扇还具备报警功能（RD），当风扇转子堵住时，会输出高电平报警信号。

常见的应用场景：

①适用于低功耗CPU或其他需要散热但功耗不高的电子设备。

②散热效果优于2PIN风扇，因为可以通过测速线实时监测风扇转速，确保散热效果。

三、4PIN散热风扇

4PIN散热风扇在3PIN的基础上增加了一个PWM调速信号线（通常为蓝色线），这使得风扇能够通过PWM（脉冲宽度调制）调速技术来精确控制转速。

特点：

①包含电源正极、负极、测速线和PWM调速信号线。

②PWM调速技术允许通过控制电源输入电压的占空比来调节风扇转速，从而精确控制风扇的散热效果。

③CPU或其他电子设备会输出PWM波（可调占空比波）来控制风扇转速，当PWM信号的占空比较小时，风扇会以较慢的速度运转；而当PWM信号的占空比较大时，风扇会以较快的速度运转。

常见的应用场景：

①适用于对散热要求较高的场合，如高性能CPU、显卡等。

②能够根据CPU或其他电子设备的温度实时调节风扇转速，从而有效控制温度并降低噪音。

散热风扇的2PIN、3PIN和4PIN各有其特点和应用场景。在选择时，应根据实际需求进行综合考虑，以确保设备的稳定运行和散热效果。
