光伏逆变器如何选防水散热风扇？山洋San Ace 12025 9WPA IP68 DC轴流风扇选型要点解析

在光伏逆变器系统中，散热设计直接决定设备的稳定性与寿命。尤其是在户外应用场景中，高温、粉尘、雨水、盐雾等复杂环境，对散热风扇提出了更高的可靠性要求。如何在性能、寿命与防护之间取得平衡，是工程师在选型阶段必须重点考虑的问题。

本文将围绕山洋San Ace 9WPA系列120×120×25mm IP68防水DC轴流风扇，从工程选型角度系统解析光伏逆变器散热风扇的关键选型要点。

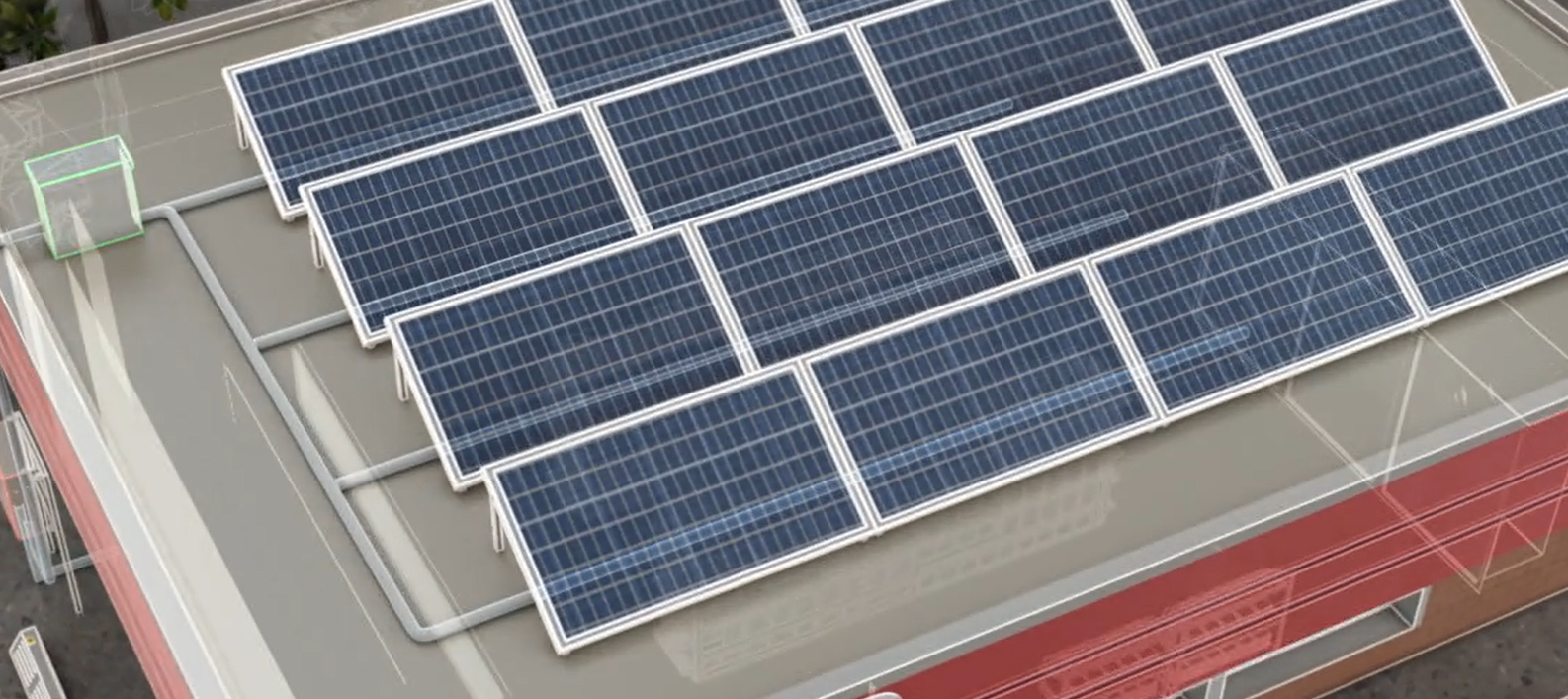

光伏逆变器散热环境特点分析

光伏逆变器多部署在户外或半户外环境，典型工况包括：

• 高温暴晒：内部器件温升高，散热负荷大
• 高湿与冷凝：雨水、潮气侵入风险高
• 粉尘污染：风道堵塞、性能衰减
• 长时间连续运行：全年无间断工作

因此，散热风扇不仅要具备足够的风量与风压，更要具备高防护等级与长期可靠运行能力。

---

防水等级为何必须选IP68?

在防护等级中，IP代码由IEC 60529标准定义：

• IP54：防尘有限 + 防溅水
• IP55：防尘有限 + 防喷水
• IP68：完全防尘 + 可长时间浸水

对于光伏逆变器而言，IP68具备明显优势：

1. 完全防尘：避免粉尘进入轴承及电机系统
2. 抗浸水能力：在极端暴雨或积水环境中仍可保持性能
3. 长期可靠性更高：降低维护频率与故障率

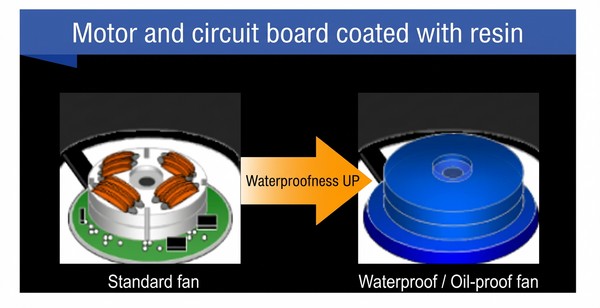

山洋San Ace Splash Proof Fan系列正是针对该类应用设计，满足IP68防护要求。在断电状态下可承受相当于2米水深、60分钟浸水测试，之后仍能正常运行。

---

山洋San Ace 9WPA 120mm系列核心参数解析

以下为典型型号性能对比（节选）：

从参数上可以看出：

• 功率覆盖1.44W到12W，适配不同热设计需求
• 最大风量可达148CFM，适用于高功率逆变器
• 静压最高210Pa，适合复杂风道结构
• 支持PWM调速型号可实现动态温控

---

选型核心要点解析

1. 根据热功耗确定风量需求

光伏逆变器内部主要热源包括IGBT、MOSFET、电感等功率器件。选型时建议：

• 计算总热功耗（W）
• 结合系统允许温升
• 反推所需风量（CFM）

对于中高功率逆变器，通常建议选用100CFM以上风量型号，例如9WPA1212G或J系列。

---

2. 风道阻力决定静压选型

很多工程师只关注风量，但在实际应用中：

• 滤网、散热片、导风结构会增加阻力
• 风量在系统内会显著衰减

因此建议优先选择高静压型号（如210Pa等级），确保有效散热。

---

3. 电压平台匹配系统设计

9WPA系列提供：

• 12V版本：适用于小型或分布式系统
• 24V版本：适用于工业级逆变器

在选型时需与电源系统一致，避免额外DC-DC转换损耗。

---

4. 是否需要PWM调速功能

对于智能化逆变器系统，建议优先选择支持PWM的型号，例如：

• 9WPA1212P4G001
• 9WPA1212P4J001

优势包括：

• 按温度动态调速
• 降低噪音与能耗
• 延长风扇使用寿命

---

5. 可靠性与寿命评估

山洋San Ace防水风扇具备以下优势：

• 最长可达180,000小时设计寿命（特定条件）
• 标准型号40,000小时（60℃）
• 内置脉冲传感器，支持转速监测
• 锁转检测功能（部分型号）

对于光伏逆变器这种长周期运行设备，建议优先选择高可靠性品牌与原厂产品，避免后期维护成本增加。

---

典型应用选型建议

---

为什么工程师更倾向选择SANYO DENKI山洋San Ace原厂的风扇呢？

在实际项目中，选型不仅是参数匹配，更涉及长期稳定性与品牌背书：

1. 原厂一致性高：批次稳定，性能可预测
2. 技术成熟：长期服务工业、电源、通信领域
3. 认证齐全：UL、CE等国际认证
4. 应用验证充分：广泛应用于光伏、储能、电力系统

山洋San Ace 9WPA系列在防水风扇领域具备较强的工程应用口碑，尤其适用于高可靠性要求的户外设备。

---

在光伏逆变器散热系统设计中，风扇不仅是辅助部件，而是关键可靠性器件。选型时应从环境、防护等级、风量、静压、电气参数及控制方式等多个维度综合评估。

山洋San Ace 9WPA IP68 DC轴流风扇，凭借其高防护等级、稳定性能及成熟应用经验，为光伏逆变器提供了可靠的散热解决方案。在工程实践中，优先选择原厂高可靠产品，将有效降低系统故障率与维护成本，实现长期稳定运行。

---

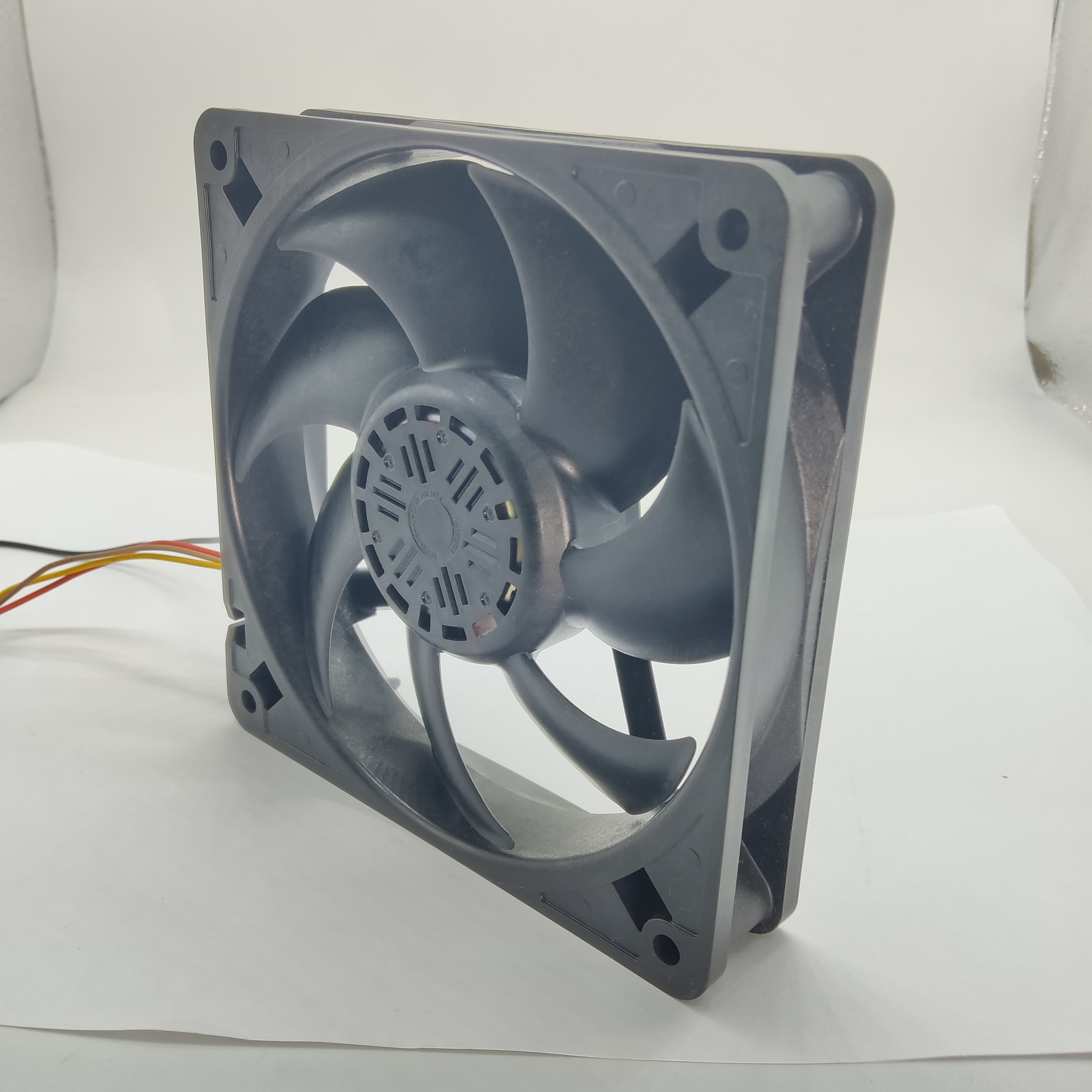

山洋San Ace 120x120x25mm 9WPA系列防水散热风扇【三洋San Ace 120W IP68防水轴流散热风扇 】

型号	产品 名称	额定 电压 (V)	额定 电流 (A)	额定 功率 (W)	额定 转速 (min-1)	最大 气流 (CFM)	最大 静压 (Pa)	噪音 (dBA)	预期 寿命 (h)	IP防护 等级	PWM控制功能
9WPA1212G4001	Splash Proof Fan	12	0.5	6	4250	117	135	46	40000/60℃ (70000/40℃)	IP68	No
9WPA1212G40011	Splash Proof Fan	12	0.5	6	4250	117	135	46	40000/60℃ (70000/40℃)	IP68	No
9WPA1212H4001	Splash Proof Fan	12	0.12	1.44	2400	65	47	30	40000/60℃ (70000/40℃)	IP68	No
9WPA1212H40011	Splash Proof Fan	12	0.12	1.44	2400	65	47	30	40000/60℃ (70000/40℃)	IP68	No
9WPA1212J4001	Splash Proof Fan	12	1	12	5400	148	210	53	40000/60℃ (70000/40℃)	IP68	No
9WPA1212J40011	Splash Proof Fan	12	1	12	5400	148	210	53	40000/60℃ (70000/40℃)	IP68	No
9WPA1212P4G001	Splash Proof Fan	12	0.5	6	4250	117	135	46	40000/60℃ (70000/40℃)	IP68	Yes
9WPA1212P4G0011	Splash Proof Fan	12	0.5	6	4250	117	135	46	40000/60℃ (70000/40℃)	IP68	Yes
9WPA1212P4J001	Splash Proof Fan	12	1	12	5400	148	210	53	40000/60℃ (70000/40℃)	IP68	Yes
9WPA1212P4J0011	Splash Proof Fan	12	1	12	5400	148	210	53	40000/60℃ (70000/40℃)	IP68	Yes
9WPA1224G4001	Splash Proof Fan	24	0.25	6	4250	117	135	46	40000/60℃ (70000/40℃)	IP68	No
9WPA1224G40011	Splash Proof Fan	24	0.25	6	4250	117	135	46	40000/60℃ (70000/40℃)	IP68	No
9WPA1224H4001	Splash Proof Fan	24	0.06	1.44	2400	65	47	30	40000/60℃ (70000/40℃)	IP68	No
9WPA1224H40011	Splash Proof Fan	24	0.06	1.44	2400	65	47	30	40000/60℃ (70000/40℃)	IP68	No
9WPA1224J4001	Splash Proof Fan	24	0.5	12	5400	148	210	53	40000/60℃ (70000/40℃)	IP68	No
9WPA1224J40011	Splash Proof Fan	24	0.5	12	5400	148	210	53	40000/60℃ (70000/40℃)	IP68	No
9WPA1224P4G001	Splash Proof Fan	24	0.25	6	4250	117	135	46	40000/60℃ (70000/40℃)	IP68	Yes
9WPA1224P4G0011	Splash Proof Fan	24	0.25	6	4250	117	135	46	40000/60℃ (70000/40℃)	IP68	Yes
9WPA1224P4J001	Splash Proof Fan	24	0.5	12	5400	148	210	53	40000/60℃ (70000/40℃)	IP68	Yes
9WPA1224P4J0011	Splash Proof Fan	24	0.5	12	5400	148	210	53	40000/60℃ (70000/40℃)	IP68	Yes

---
